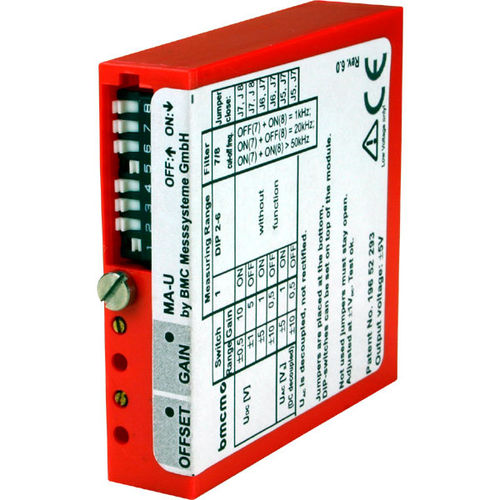

Spannungsverstärker MA-U

Messzur Erfassungelektronisch

FEATURES - 50kHz Bandbreite - 5B kompatibel - galvanische Trennung - für U-Messungen - 3 schaltbare Filtereckfrequenzen - 4 schaltbare Messbereiche (max. ±10V) - abgleichbar mit Potentiometern - 4mA, ±12V DC oder 5V für Sensorspeisung - DC oder AC entkoppelt - wiederverwendbar für andere Messaufgaben AUF SPANNUNG KONDITIONIERT. Der Messverstärker MA-U passt Spannungssignale an den 5V-Eingang eines PC-Messsystems an. Hervorzuheben ist die extrem große Bandbreite von 50kHz. So bleiben selbst kleinste Peaks in extrem dynamischen Signalen nicht unentdeckt. 5B TECHNIK. INDUSTRIELLER STANDARD. Die Pinbelegung des 5B Moduls entspricht dem weit verbreiteten 5B Standard von Analog Devices und Burr Brown. Zusätzlich wurde ein 0EX Pin eingeführt, so dass Sensorik auch unipolar versorgt werden kann. SIE HABEN DIE WAHL. Vier Eingangsspannungsbereiche von ±0,5V bis ±10V werden vom MA-U zur Verfügung gestellt. Sowohl Gleichspannung (DC) als auch Wechselspannung (AC) ist anschließbar. Für den Ausgangsfilter können drei Filtereckfrequenzen eingestellt werden. OFFENSICHTLICH SICHER. Bei Einsatz mehrerer Module sind die Kanäle untereinander und zum Messsystem galvanisch getrennt. Damit ist das gesamte System vor hohen Potentialen und Störeinflüssen optimal geschützt.
