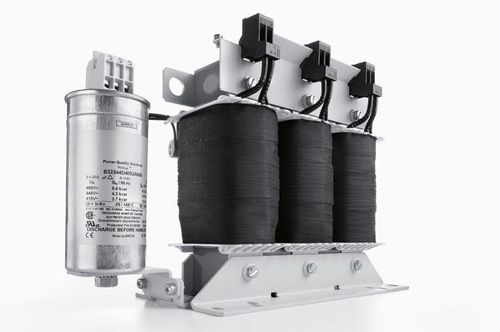

Dreiphasiger Oberwellenfilterreaktor HF1K series

Allgemeine Daten Bemessungsspannung 3 x 400 Vac Bemessungsstrom 3 x 10,00 ‑ 3 x 144,00 A THD‑I 8 % im Nennbetrieb Nennleistung der Last 5,5 ‑ 90 kW Isolierstoffklasse H Umgebungstemperatur ‑10° C bis +40° C Schutzart IP 00 Vorteile Sinusförmige Stromaufnahme aus dem Netz bei Geräten mit ungesteuerten B6U Diodengleichrichtern Einhaltung EN 61000‑3‑2, EN 61000‑3‑12 Unterstützung bei der Einhaltung IEEE 519, D‑A‑CH‑CZ cos(phi)>0,95 bei Nennstrom Gegenüber einer 4 % uK Netzdrossel kaum Zwischenkreisspannungsabfall Harmonic Filter mit minimaler kapazitiver Leerlaufblindleistung Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch Vakuumimprägnierung BLOCKIMPEX Betrieb bei 50 ‑ 60 Hz möglich Einsatz des HF1K als zentrales Summfilter für mehrere Umrichter möglich
