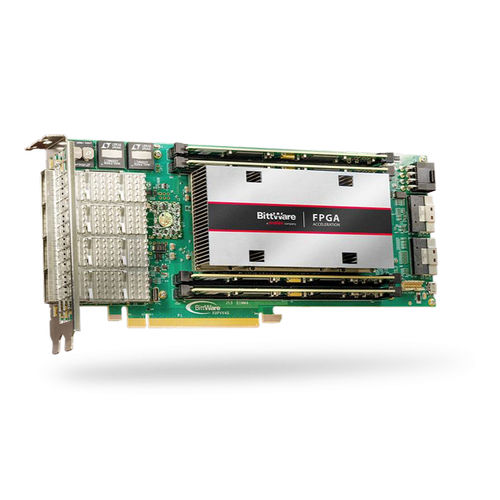

FPGA Karte / Mini-PCIe XUP-VV4

mit F/S Prozessor

PCIe-FPGA-Karte mit Xilinx VU13P Ausgestattet mit Quad QSFP für 4x 100G Merkmale 4x 100GbE über 4 QSFP28 Luft- oder flüssigkeitsgekühlt VU13P FPGA: 3,8 Millionen LCs FPGA von Xilinx Übersicht Die XUP-VV4 von BittWare ist eine UltraScale+ VU13P FPGA-basierte PCIe-Karte, ideal für High-Density-Anwendungen im Rechenzentrum. Das Xilinx UltraScale+ VU13P FPGA bietet Entwicklern ein unglaubliches Leistungspotenzial mit 3,8M Logikelementen - jedoch mit einer Leistungsdichte, die das thermische Management erschwert. Der XUP-VV4 stellt sich dieser Herausforderung mit der Viper-Plattform von BittWare und unterstützt große FPGA-Lasten, bis zu 512 GByte DDR4 und 4x 100 Gbps Ethernet. Die Viper-Plattform von BittWare nutzt fortschrittliche Computer-Strömungssimulationen, um das physische Board-Design in einem thermischen Ansatz zu steuern, einschließlich der Verwendung von Heatpipes, Luftstromkanälen und der Anordnung von Komponenten zur Maximierung des begrenzten verfügbaren Luftstroms in einem Server. Das XUP-VV4 ist standardmäßig mit Luftkühlung ausgestattet, aber auch eine Flüssigkeitskühlung ist verfügbar. Das Board verfügt über das D2104-Gehäuse ohne Deckel von Xilinx, so dass die Heatpipes direkt mit dem Chip in Kontakt kommen und nicht durch den Deckel des Heatspreaders. Board-Spezifikationen FPGA Virtex UltraScale+ VU13P im D2104-Gehäuse Kerngeschwindigkeit Grad - 2 Kontaktieren Sie BittWare für andere FPGA-Optionen On-board Flash Flash-Speicher zum Booten des FPGA Externer Speicher 4 DIMM-Steckplätze, jeder unterstützt: Bis zu 128 GByte DDR4 x72 mit ECC Bis zu 576 MByte Dual QDR-II+ x18 (2 unabhängige 288-MBit-Bänke) Host-Schnittstelle x16 Gen3-Schnittstelle direkt zum FPGA USB-Anschlüsse Micro USB: Zugriff auf BMC und FPGA JTAG Dienstprogramm Anschluss an ein Breakout-Board für UART, 1 PPS-Eingang und 10MHz-Takteingang
