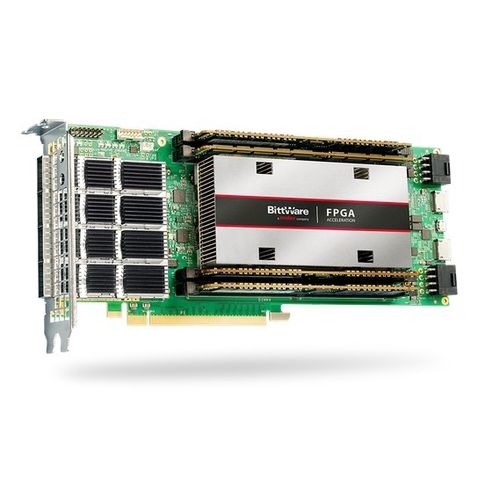

FPGA Karte / Mini-PCIe XUP-VV8

mit F/S Prozessor

XUP-VV8 PCIe-FPGA-Karte mit Xilinx VU13P Ausgestattet mit Quad QSFP-DD für 8x 100G Merkmale Vier QSFP-DD für bis zu 8x 100GbE Luft- oder flüssigkeitsgekühlt Bis zu 3,8M Logikzellen und 455Mb Embedded RAM Übersicht Das XUP-VV8 bietet ein großes Xilinx-FPGA in einem PCIe-Board mit 3/4-Länge und QSFP-DD-Käfigen (Double-Density) für maximale Portdichte. Bei Verwendung des Virtex UltraScale+ VU13P oder VU9P FPGA unterstützt das Board bis zu 8x 100GbE oder 32x 10/25GbE. Das FPGA bietet große Logik- und Speicherressourcen - bis zu 3,8M Logikzellen und 455Mb Embedded Memory. Das Board bietet auch einen Jitter Cleaner zur Unterstützung von synchronem Ethernet. Für Anwender, die keinen externen Speicher auf den DIMMs benötigen, kann das Board als Single Width konfiguriert werden. Board-Spezifikationen FPGA Virtex UltraScale+ VU9P oder VU13P im D2104-Gehäuse Kerngeschwindigkeit Grad - 2 Kontaktieren Sie BittWare für andere FPGA-Optionen On-board Flash Flash-Speicher zum Booten des FPGA Externer Speicher 4 DIMM-Steckplätze, jeder unterstützt: Bis zu 128 GByte DDR4 x72 mit ECC Bis zu 576 MByte Dual QDR-II+ x18 (2 unabhängige 288-MBit-Bänke) Host-Schnittstelle x16 Gen3-Schnittstelle direkt zum FPGA USB-Anschlüsse Micro USB: Zugriff auf BMC, FPGA JTAG und FPGA UART Zeitstempel 1 PPS-Eingang und 10MHz-Takteingang OCuLink 2 OCuLink an der Hinterkante, jeweils über 4x GTY-Transceiver mit FPGA verbunden QSFP-Käfige 4 QSFP-DD-Käfige an der Vorderseite Jeder unterstützt 2x 100GbE, 2x 40GbE, 8x 25GbE oder 8x 10GbE Jitter Cleaner für netzwerterholte Taktung Board Management Controller Überwachung von Spannung, Strom und Temperatur Stromsequenzierung und Reset Feld-Upgrades FPGA-Konfiguration und -Steuerung
