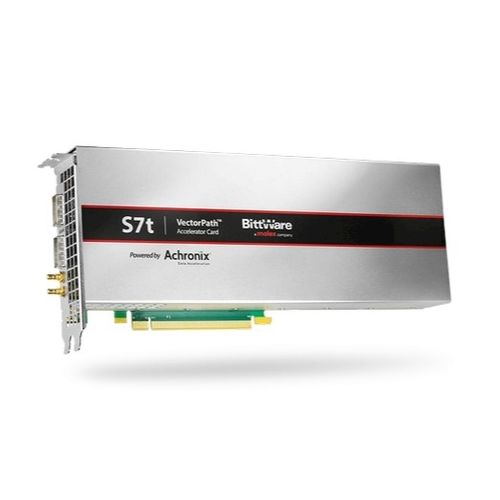

FPGA Karte / Mini-PCIe S7t-VG6

mit F/S Prozessor

Dual-width PCIe FPGA-Karte Achronix Speedster7t FPGA-Karte mit GDDR6 und QSFP-DD Merkmale QSFPs für 1x 400G oder 6x 100G 8GB GDDR6 mit bis zu 512GB/s 7nm FPGA mit 56Gbps SERDES Übersicht Das S7t-VG6 bietet ein 7nm-FPGA von Achronix, das für Hochgeschwindigkeitsnetzwerke und schnellen Speicherzugriff mit hoher Kapazität optimiert ist. Ausgestattet mit einem QSFP-DD (double-density) Käfig unterstützt das Board bis zu 1x 400GbE oder 4x 100GbE mit dem 56G PAM4-fähigen Speedster®7t Baustein. Ein zusätzlicher QSFP-Port unterstützt 2x 100GbE, und ein 4x-MCIO-Anschluss unterstützt NVMe-Attached-Storage. Sechzehn Kanäle GDDR6-Grafik-DRAM bewältigen Speicheranforderungen mit hoher Bandbreite und bieten bis zu 512 GB/s. Das FPGA bietet große Logik- und Speicherressourcen - bis zu 692K 6-Input Lookup Tables (LUTs) und 189 Mb Embedded RAM. Außerdem bietet er 2.560 MLPs (Machine-Learning-Blöcke). Board-Spezifikationen FPGA Achronix Speedster AC7t1500 52.5 x52,5-Gehäuse 692K 6-Eingangs-Lookup-Tabellen (LUTs) 189 Mb eingebettetes RAM 2.560 MLPs On-Board-Speicher 8x GDDR6: 8 Gbit pro, 2 unabhängige 16-Bit-Kanäle pro; 8 GBytes insgesamt Eine Bank DDR4-2666 mit ECC, bis zu 4 GByte (x72) Flash-Speicher zum Booten des FPGA Host-Schnittstelle PCIe Gen4 x16-Schnittstelle direkt zum FPGA Externe Taktung 1 PPS und 10MHz ref clk Eingänge an der Frontplatte USB USB-Anschluss für Zugriff auf BMC, USB-JTAG, USB-UART Zweiter USB-Anschluss für Daisy Chain MCIO MCIO an der Hinterkante, verbunden mit FPGA über 4x Transceiver PCIe-Gen4-Hard-IP GPIO 8 GPIO-Pins, 3,3V, single ended, Richtung (Tx, Rx) unabhängig vom FPGA pro GPIO einstellbar, Puffer bis 200Mbps QSFP-Käfige QSFP-DD-Käfig auf der Frontplatte
