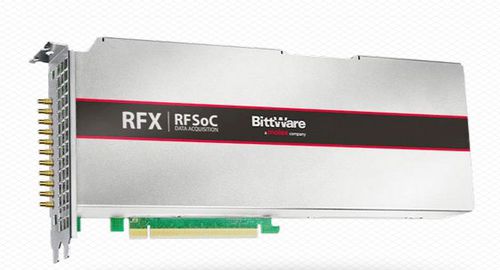

FPGA Karte / Mini-PCIe RFX-8440

mit F/S Prozessor

Board-Spezifikationen FPGA Zynq UltraScale+ RFSoC XCZU43 in einem E1156-Gehäuse Kerngeschwindigkeit Grad -2 Kontaktieren Sie BittWare für andere FPGA-Optionen Analog Optimiert für L-Band: 1GHz - 2GHz Andere analoge Konfigurationen verfügbar; kontaktieren Sie BittWare 4 x 5 GSPS 14-bit ADCs -40 bis 0 dBm (Voreinstellung) 4 x 10 GSPS 14-Bit-DACs -40 bis 0 dBm (Voreinstellung) Programmierbare Takte Externe Referenz und Trigger SSMC-Anschlüsse On-Board-Flash Flash-Speicher zum Booten des FPGA Flash-Speicher für ARM-Bootloader und OS-Image Externer Speicher 16GB DDR4 Verarbeitungssystem-Speicher (ARM) mit ECC 8GB DDR4 programmierbarer Logikspeicher mit ECC Externe digitale Schnittstellen Verarbeitendes System PCIe Gen2 x1 RJ45 Ethernet USB UART USB 3.0 Mini DisplayPort Programmierbare Logik Bis zu 200 Gb/s über 8× 25G OCuLink Hard-IP-Unterstützung für Dual 100GbE und PCIe Gen4 Kühlung Standard: doppelt breiter passiver Kühlkörper Optional: doppelbreiter aktiver Kühlkörper (mit Lüfter) Optional: einfach breiter passiver Kühlkörper Elektrisch On-Board-Stromversorgung über 6-poligen AUX-Anschluss oder optional über 12V-PCIe-Slot-Anschluss Verlustleistung ist anwendungsabhängig Typische maximale Leistungsaufnahme 50W Umgebung Betriebstemperatur: 5°C bis 35°C Qualität Gefertigt nach ISO9001:2015 IPC-A-610-Klasse III RoHS-konform CE-, FCC- & ICES-Zulassungen Formfaktor 3/4-lange, standardhohe PCIe-Dual-Slot-Karte (x16 mechanisch) Unterstützt Standalone-Betrieb RFX-8440 kann als integrierte TeraBox™-Serverplattform bestellt werden Entwicklungs-Tools
