Gleitläufer-Linearführung HDRT
PräzisionStahlEdelstahl

Gleitläufer-Linearführung - HDRT  - BISHOP-WISECARVER - Präzision / Stahl / Edelstahl
Gleitläufer-Linearführung - HDRT  - BISHOP-WISECARVER - Präzision / Stahl / Edelstahl
Gleitläufer-Linearführung - HDRT  - BISHOP-WISECARVER - Präzision / Stahl / Edelstahl - Bild - 2
Gleitläufer-Linearführung - HDRT  - BISHOP-WISECARVER - Präzision / Stahl / Edelstahl - Bild - 3
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Technologie
Gleitläufer
Weitere Eigenschaften
Präzision, Stahl, Edelstahl, für schwere Lasten, Schienen

Beschreibung

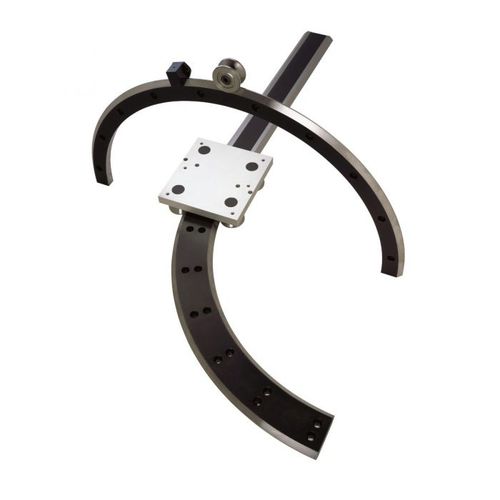

HDRT kombiniert die Flexibilität und Funktion des PRT-Ringschlitten- und Schienensystems mit der Größe und Stärke der HDS2-Produktlinie, um Lasten von bis zu 40kN (8.992 Pfund) zu tragen. Schienensysteme HDRT-Schienensysteme kombinieren Ringsegmente und gerade Schienen, um praktisch jedem Weg zu folgen. Interne und externe V-Ringe sind mit drei Lagergrößen und zwei Schmiervorrichtungen kompatibel und in sieben Größen, zwei Präzisionsklassen und Edelstahl erhältlich. Die Schienensysteme werden in einbaufertigen Abschnitten geliefert, die mit Referenz- und Sequenznummern gekennzeichnet sind. Eine einzigartige Ausrichtungsvorrichtung für Gelenkblöcke erleichtert die Ausrichtung. Eine Vielzahl von Antriebsmethoden ist ebenfalls erhältlich. Gleitringsegmente Der HDRT bietet eine große Auswahl an einseitigen Ringen mit einem Durchmesser von 512 mm (20,15 Zoll) bis 1656 mm (65,19 Zoll). Gebogene Segmente werden standardmäßig in 90 und 180 Grad Bogenlänge geliefert. Sie werden aus hochwertigem Stahl hergestellt und sind in drei Qualitäten erhältlich: P1, P2 und SS. Alle Sorten sind an den 90-Grad-V-Flächen und am Innenregister vollständig geschliffen. Die Sorte P1 ist auch an der Montagefläche geschliffen. Die Ausführung aus rostfreiem Stahl ist an allen Flächen geschliffen. Ringschlitten sind in Segmenten von 360, 180 und 90 Grad erhältlich. Die Standardbohrungen sind für Innensechskantschrauben vorgebohrt. Alternativ ermöglicht die Option mit Gewindelöchern eine Verschraubung von unten. Ein Zahnradantrieb ist als Option erhältlich. -HDRE: gehärtete äußere V-Flächen -HDR: gehärtete innere V-Flächen -HDRD: gehärtete V-Flächen Gerade Segmente HDRT verwendet gerade Segmente aus der beliebten HDS2-Serie, die genau auf die Anforderungen der jeweiligen Anwendung abgestimmt und modifiziert sind.

---

VIDEO

Kataloge

HDRT
HDRT
24 Seiten
HDS2
HDS2
52 Seiten
