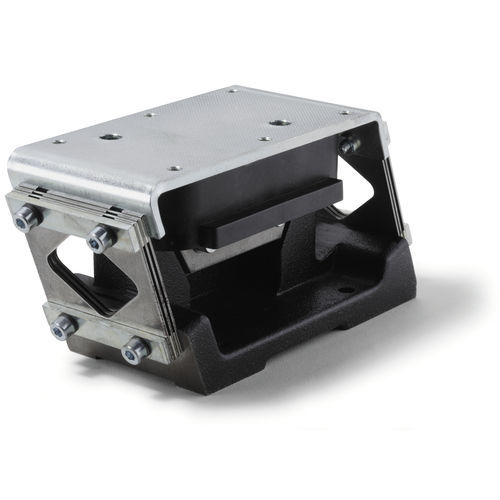

Magnetisch-induktiver Rüttler OMW series

linearflach

Der Magnetkörper des Vibrators, der mit 230 V Wechselstrom betrieben wird, erzeugt eine feste 50 Hz Hin- und Herbewegung zwischen der oberen und unteren festen Sohle. Die Amplitude der Bewegung wird mit Hilfe eines Spannungsreglers VF6 eingestellt. Untere Sohle: Sie wird auf einer starren, festen Oberfläche befestigt und hat die 40- bis 50-fache Masse der "Nennmasse", um zu vibrieren. Obere Sohle: Sie führt eine alternierende Antriebsbewegung mit der zu vibrierenden Nennmasse aus (maximale Amplitude 1,3 bis 1,6 je nach Größe). Die in der Schwingungsrinne befindlichen Teile haben somit eine lineare Verschiebung. Die flachen Seitenflügel ermöglichen diese Relativbewegung zwischen der Obersohle und der Untersohle. Der Rüttelkorridor muss starr ausgeführt sein. Empfohlene Korridorlänge: 300 mm.
