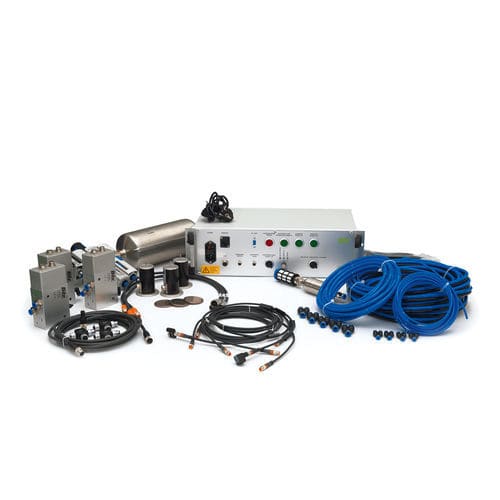

Mehrachsen-Positioniersteuerung EPPC™

pneumatischdigitalEthernet

Die Elektronisch-Pneumatische-Positioniersteuerung EPPC™ bietet eine optimale Schwingungsisolierung für hochpräzise Maschinen, hochdynamische und schwingungsempfindliche Messmaschinen, Mikroskope sowie Prüf- und Produktionsmaschinen. Die EPPC™ kann mit drei oder sechs BiAir® Membran-Luftfeder-Regelgruppen kombiniert werden, um bis zu sechs Freiheitsgrade zu steuern. Bilz bietet eine breite Palette von Luftfedern unterschiedlicher Größe für die Systemauslegung an. Eigenschaften Optimale Positioniergenauigkeit (+/-8 µm) Individuell einstellbare Systemparameter (z. B. Dämpfung) Kurze Auslenk- und Einschwingzeiten bei Lastwechseln Ein Hochleistungs-Servoventil und ein Wegsensor pro Freiheitsgrad Optimierte Anschlusstechnik durch CAN-Bus-Technologie Intelligente browserbasierte Bedienoberfläche für Einstellung, Diagnose und Überwachung, Anbindung über Ethernet, Fernwartung möglich Anzeige des Bedienerstatus (z.B. Bereitschaft, Arbeitsposition, Bewegung abgeschlossen, Fehler) Digitale I/O-Schnittstellen zur externen Steuerung und Überwachung Störungsfreie Steuerung durch hochauflösende Signalverarbeitung und Servoventiltechnik Robuste und bewährte Luftfedertechnik, kombinierbar mit Bilz BiAir® Membranluftfedern Keine störende Wärmeentwicklung, Magnetfeldschwankungen oder hoher Stromverbrauch wie bei elektromagnetischen Aktoren Die Hochleistungselektronik, bestehend aus einem 14-Bit-AD-Wandler und einem 16-Bit-Signalprozessor, ist in den Druckregelventilen integriert und sorgt so für eine nahezu geräuschfreie Regelung. Verluste (Druckverluste) innerhalb der Schlauchverbindungen werden durch den direkten Anschluss der Druckregelventile an die jeweiligen Luftfedern minimiert.
