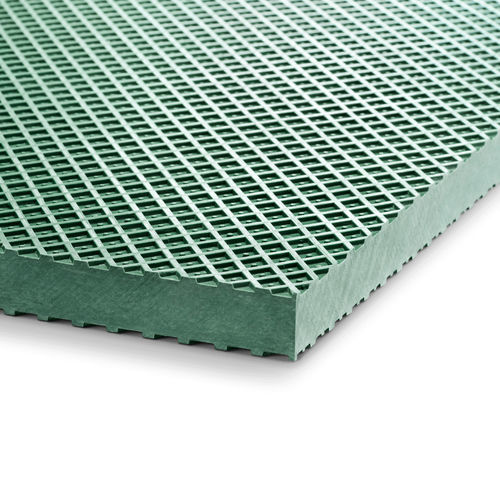

Tragender Schwingungsisolationslager TYPE B5

Profilierte Dämmunterlage zum Ausgleich von Bodenunebenheiten. Speziell für Maschinen mit geringer Auflagefläche und hoher Dynamik, z. B. Pressen, Stanzen, Scheren etc. ALLGEMEINE PRODUKTBESCHREIBUNG Beschreibung Isolierplatte Für Maschinen, die sehr hohen dynamischen Störkräften ausgesetzt sind, wie Pressen, Stanzen, Scheren, etc. Mit einem Profil zum Ausgleich von Bodenunebenheiten. TECHNISCHE DATEN UND VARIANTEN Hinweis Bilz-Dämmplatten können mit jeder Kreissäge oder Bandsäge geschnitten werden. Sondermaße liefern wir gerne auf Anfrage. Die angegebene maximale Belastung setzt sich aus der statischen und dynamischen Belastung der Maschine zusammen. Die beste Isolierwirkung wird bei ca. 80-90 % der angegebenen Maximalbelastung erreicht. Auch mit einseitigem Profil lieferbar (Bezeichnung z.B. B4-1). Der angegebene Reibungskoeffizient bezieht sich auf einen herkömmlichen Industrieestrich. Die Schnitttoleranz richtet sich nach DIN 7715/T5, Klasse P3. Belastung 50-160 N/cm² Höhe 25 mm Reibungskoeffizient 0.8
