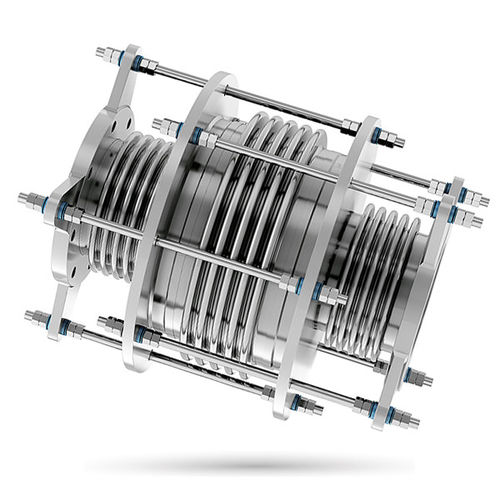

Metall-Kompensator BM-PB-IN LINE

rundFlanschAxial

Dieser Kompensator ist so konzipiert, dass er axiale und laterale Bewegungen aufnimmt und gleichzeitig die Druckkraft aufrechterhält. Das Grundprinzip dieses Kompensatortyps ist die Verwendung eines Kompensationsbalgs zusammen mit zwei Leitungsbälgen, die durch Steuerstangen verbunden sind, um die Druckkraft auszugleichen. Die auf den Leitungsbalg wirkende Druckkraft wird durch die Steuerstangen gegen die auf den Kompensationsbalg wirkende Kraft ausgeglichen. Der Zweck dieses Kompensatortyps besteht darin, die Druckkraft so zu stützen und auszugleichen, dass eine feste Verankerung im Rohrsystem nicht erforderlich ist und die auf die Flansche mit den angeschlossenen empfindlichen Geräten ausgeübten Kräfte und Bewegungen auf ein erträgliches Maß reduziert werden. Merkmale und Eigenschaften Nehmen je nach Konstruktion axiale oder laterale Bewegungen oder eine Kombination aus beidem auf. Hält den Druck in beiden Richtungen aufrecht. Erfordert keine feste Verankerung, da die Kräfte des Drucks ausgeglichen werden. Erfordert eine minimale Anzahl von Führungen. Überträgt minimale Lasten auf die angeschlossenen Geräte. Sie werden eingesetzt, wenn axiale und laterale Bewegungen aufgenommen werden müssen, aber kein Platz für eine Verankerung vorhanden ist oder eine solche sehr kostspielig wäre.
