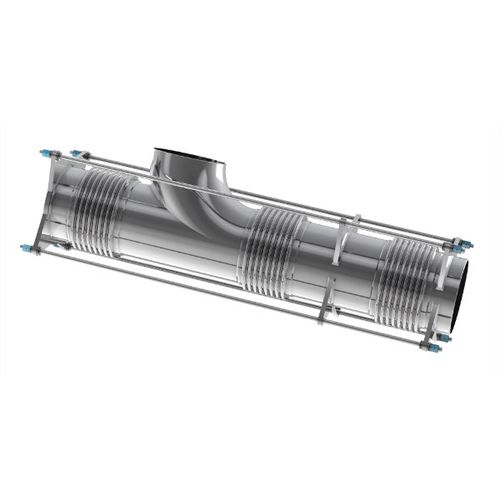

Metall-Kompensator BM-PB-ELBOW

rundSchweißAxial

Dieser druckausgeglichene Metallkompensator wird bei Richtungsänderungen eingesetzt, bei denen ein Kompensator mit Steuerstangen eine axiale Bewegung aufnehmen und gleichzeitig die Druckkraft aufrechterhalten muss. Der für die Richtungsänderung verwendete Bogen wird zwischen dem Leitungsbalg und dem Kompensationsbalg montiert, der die gleiche Fläche hat und mit Steuerstangen zur Aufnahme der Druckkraft verbunden ist. Je nach der seitlichen Bewegung wird ein einfacher oder ein Universal-Leitungsbalg verwendet. Merkmale und Eigenschaften Nehmen je nach Konstruktion axiale oder laterale Bewegungen oder eine Kombination aus beidem auf. Hält den Druck in beiden Richtungen aufrecht. Erfordert keine feste Verankerung, da die Kräfte des Drucks ausgeglichen werden. Erfordert eine minimale Anzahl von Führungen. Überträgt minimale Lasten auf die angeschlossenen Geräte. Der Zweck dieser Art von Kompensatoren besteht darin, die Druckkräfte so zu stützen und auszugleichen, dass eine feste Verankerung im Rohrsystem nicht erforderlich ist und die Kräfte und Bewegungen auf die Flansche mit den angeschlossenen empfindlichen Geräten auf ein tolerierbares Maß reduziert werden, wobei axiale und laterale Bewegungen absorbiert werden.
