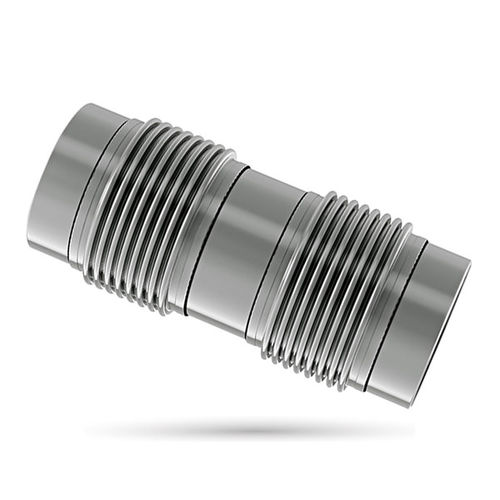

Ein Universalkompensator besteht aus zwei einzelnen Bälgen, die durch eine zentrale Rohrspule und deren Schweißenden getrennt sind. Das Hauptziel dieser Konstruktion ist es, eine große Aufnahmekapazität für axiale und laterale Bewegungen zu erreichen. Diese Kapazität hängt von der Konstruktion des Balgs und der Länge des Zwischenrohrs ab; je größer die Länge, desto größer die Aufnahmekapazität. Mögliche Ausdehnungen des Zwischenkolbens werden ebenfalls von den beiden Faltenbälgen aufgefangen.
Diese Konstruktion kann keinen Druckkräften standhalten und muss durch entsprechend ausgelegte feste Verankerungen gestützt werden.
Merkmale und Eigenschaften
Der wirtschaftlichste Kompensator
Hält die Druckkraft nicht zurück
Nimmt axiale, laterale und angulare Bewegungen auf
Muss ordnungsgemäß verankert und geführt werden.
Hält der Druckkraft nicht stand und muss durch eine feste Verankerung gestützt werden, die richtig ausgelegt ist. Andernfalls kann die Verbindung überdehnt werden, was katastrophale Folgen haben kann.
---
