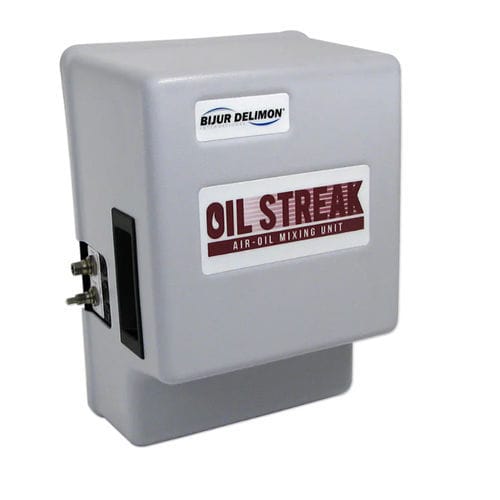

Luft/Öl-Schmiersystem OSD series

für Hochgeschwindigkeitsspindelelektrisch

Das Luft-Öl-Mischsystem bietet hocheffiziente Schmierung für Hochgeschwindigkeitsspindeln und andere anwendungen, die eine präzise Ölzufuhr in Kombination mit einem Luftstrom erfordern. Die Luft-Öl-Mischeinheit ist vielseitig und ermöglicht mehrere Konfigurationen, so dass die Systeme für verschiedene anwendungen. Anwendung Die Luft-Öl-Mischeinheit ist ideal für den Einsatz in kleineren Anlagen, bei denen der Platz knapp ist das System ermöglicht eine entfernte Positionierung des Schmierstoffgebers an der Anlage. Es enthält alles für eine Präzisionsschmierung, einen Luft-Öl-Mischverteiler zum Einspritzen von Öl in die Luftleitung luftzufuhrschlauch, ein Luftaufbereitungssystem (primärer 5-Mikron-Filter und ein sekundärer 0,01-Mikron-Koaleszenzfilter) und ein Ein-Aus-Luftmagnetventil. Die Luft-Öl-Mischeinheit ist mit einer Vorrichtung zur Überwachung des Luft und Öldrucks. Die Luft-Öl-Mischeinheit ist für die gleichmäßige und kontinuierliche Zufuhr kleiner Mengen von Schmiermitteln zufuhr. Das Öl wird periodisch alle 1~5 Minuten in den Ausgangsluftstrom eingespritzt und je nach abhängig von der Ölviskosität und dem Luftdruck, kontinuierlich Schmierstoffpartikel an das Lager ab. Das Ziel ist ziel ist es, dass am Ende des Intervalls immer noch Schmiermittel aus dem Schlauch austritt und dann eine weitere Öleinspritzung eingeleitet wird. Spindeln mit hohen Drehzahlen und DN-Werten über 500.000 profitieren am meisten von der kontinuierlichen Ölzufuhr, ebenso wie Ketten mit kleiner Teilung, Nockenstößel und Linearlager, die Kühlmittel und Ablagerungen ausgesetzt sind. Die grundregel ist, dass Luft-Öl-Systeme entlüftet sein müssen und über einen Fließweg verfügen müssen, um den Schmierstoff an die gewünschten Oberfläche. Spindeln, Gehäuse und Linearlager müssen entlüftet sein, damit sie ordnungsgemäß funktionieren.
