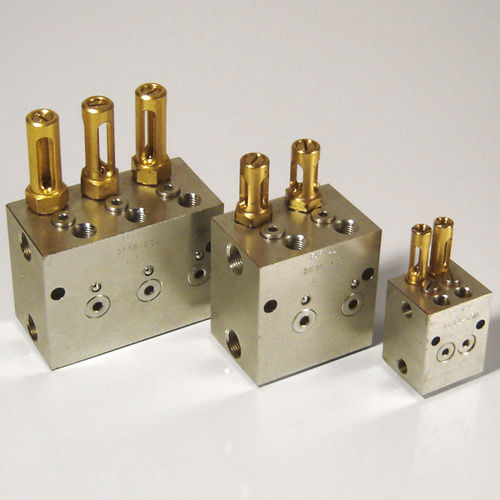

Kolbenventil DD series

hydraulisch gesteuertRegelfür Öl

DD- und DM-Ventile sind vollständig hydraulisch betrieben und fördern entweder Öl oder Fett. Diese Dualine-Ventile sind außerdem vollständig und individuell einstellbar in Bezug auf die Fördermenge und sind mit Betriebsanzeigen ausgestattet. Jedes DD-Ventil bedient zwei Lager, kann aber durch eine einfache durch eine einfache Methode des Cross-porting ein Lager bedienen. Daher kann ein Block mit vier Ventilen, als Beispiel, tatsächlich zwischen vier und acht Lagern bedienen. Ventile der Serie DM haben immer einen Druckanschluss pro Ventilsektion, der sich an der Unterseite des Ventils befindet. DD- und DM-Ventile können in verschiedenen und sind in Blöcken mit einem, zwei, drei oder vier Ventilen erhältlich. Betrieb Das unter Druck stehende Schmiermittel, das in das Ventil eintritt, drückt den Vorsteuerkolben nach unten, so dass der Druck auf den druck auf den oberen Teil des Hauptkolbens. Der Hauptkolben beginnt sich unter Druck nach unten zu bewegen und verdrängt Schmiermittel aus seiner Kammer, über den unteren Steg des Steuerkolbens und durch die Druckleitung zum Lager. Wenn der Druck in der Versorgungsleitung umgekehrt wird, tritt der Schmierstoff in das Ventil ein und drückt den Steuerkolben und drückt den Vorsteuerkolben nach oben, wodurch Druck auf den Boden des Hauptkolbens ausgeübt wird, der sich nach oben zu bewegen beginnt und schmiermittel aus seiner Kammer, am oberen Steg des Steuerkolbens vorbei und aus der zweiten Druckleitung zum Lager.
