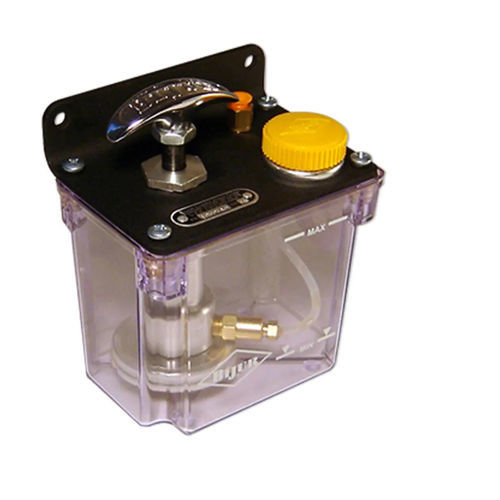

Kolbenpumpe L5 series

Ölmanuellmobil

Der Schmierstoffgeber enthält eine Kolbenpumpe mit Federrückzug. Wenn der T-Griff vollständig angehoben wird, füllt sich eine bestimmte ölmenge in den Zylinder und die Pumpenfeder wird zusammengedrückt. Durch Loslassen des Griffs wird Öl in das das Verteilersystem. Der Schmierstoffgeber fördert 5 ml pro Kolbenhub. Der Schmierstoffgeber sollte in den vom Maschinenhersteller empfohlenen Intervallen betrieben werden. Anweisungen für die Inbetriebnahme Füllen Sie den Behälter; betätigen Sie den Öler, bis das Öl an allen Lagern frei fließt. Wartung Auswechseln des Filters Ein Filter am Pumpeneinlass schützt das Schmiersystem und sollte alle sechs Monate überprüft werden. Wenn er nicht sauber ist, auswechseln. Zum Entfernen des Filters den Sprengring mit einem Schraubenzieher heraushebeln und die Filterscheibe und siebe. Zum Wiedereinbau in folgender Reihenfolge einsetzen: Filterscheibenhalter (Grobsieb), Filterscheibe sieb (Feinsieb), Filterscheibe, Filterklemmring und Filtersprengring Serviceteile Bestellen Sie die Ersatzteile nach der in der Tabelle angegebenen Teilenummer und Beschreibung. Geben Sie die vollständige Teilenummer und die Serienbuchstaben des Schmierstoffgebers wie auf dem Typenschild angegeben. Beispiel: S109 Filtergruppe für Schmierstoffgeber D3274C Serie JI. Bei größeren Reparaturen, die Teile erfordern, die nicht auf der Zeichnung angegeben sind, den schmierstoffgeber zum Umbau und zur Einstellung ins Werk. Wenn ein neuer Schmierstoffgeber als Ersatz benötigt wird, nach der auf dem Typenschild angegebenen Teilenummer bestellen.
