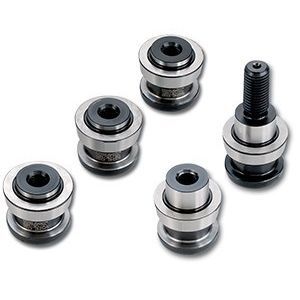

Gewindeknopf System 40

zylindrischrund

UNILOCK Spannknöpfe können an Vorrichtungen oder direkt an Werkstücken befestigt werden. Unsere Standard-Klemmknöpfe können von unten in ein Sackloch montiert oder von oben hochgezogen werden. Die Standard-Klemmknöpfe sind für Folgendes geeignet: Option 1 - Durchsteckbolzen - Der Bolzen wird am Spannknopf vorbei in das Werkstück oder die Vorrichtung eingeschraubt. Option 2 - Unverlierbare Stellschraube - Die Stellschraube wird zwischen dem Knopf und dem Werkstück oder der Vorrichtung festgehalten. (Hinweis: Diese Option wird für "B"-Knöpfe nicht empfohlen, da es keine Zeitsteuerung gibt) Option 3 - Festhalten von oben - Die Schraube wird durch das Werkstück oder die Vorrichtung geführt und zieht den Knopf in die richtige Position. Standard-Klemmknöpfe haben einen metrischen Positioniervorsprung mit einem Ø von 25 mm, der auf eine Passung von h6 geschliffen ist. Dieser Vorsprung ist 5 mm hoch. Die Gesamtmaße des Spannknopfes sind Ø 40 x 40 mm. Der SBA-Knopf ist so geschliffen, dass er mit dem geschliffenen Mittelkegel des Futters zusammenpasst. Durch diese Passung wird die Mittellinie festgelegt. Die Wiederholgenauigkeit dieser Position ist besser als +/- 0,0002". Ausrichtung des SBA-KnaufsDer SBB-Knauf ist wie ein Diamantstift geschliffen und richtet Ihr Werkstück relativ zur Mittellinie des SBA-Knaufs aus. Ausrichtung des SBA-KnaufsDer SBC-Knauf ist untermaßig geschliffen. Er bringt die Unterseite des Werkstücks oder der Vorrichtung nach unten auf die Oberseite des Unilock-Futters.
