CNC-Bearbeitungszentrum / 5-Achs QUBE LENSES
vertikalSchneidhohe Produktivität

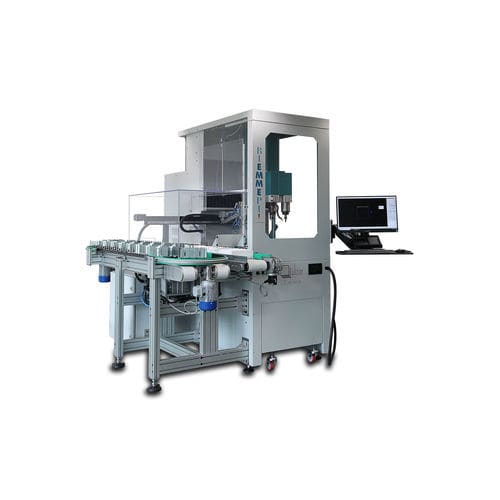

CNC-Bearbeitungszentrum / 5-Achs - QUBE LENSES - BIEMMEPI SISTEMI - vertikal / Schneid / hohe Produktivität
CNC-Bearbeitungszentrum / 5-Achs - QUBE LENSES - BIEMMEPI SISTEMI - vertikal / Schneid / hohe Produktivität
CNC-Bearbeitungszentrum / 5-Achs - QUBE LENSES - BIEMMEPI SISTEMI - vertikal / Schneid / hohe Produktivität - Bild - 2
CNC-Bearbeitungszentrum / 5-Achs - QUBE LENSES - BIEMMEPI SISTEMI - vertikal / Schneid / hohe Produktivität - Bild - 3
CNC-Bearbeitungszentrum / 5-Achs - QUBE LENSES - BIEMMEPI SISTEMI - vertikal / Schneid / hohe Produktivität - Bild - 4
CNC-Bearbeitungszentrum / 5-Achs - QUBE LENSES - BIEMMEPI SISTEMI - vertikal / Schneid / hohe Produktivität - Bild - 5
CNC-Bearbeitungszentrum / 5-Achs - QUBE LENSES - BIEMMEPI SISTEMI - vertikal / Schneid / hohe Produktivität - Bild - 6
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Achszahl
5-Achs
Spindelausrichtung
vertikal
Zuatzfunktion
Schneid
Weitere Eigenschaften
hohe Produktivität, mit automatischem Be- und Entladen, Mehrspindel
X-Hub

300 mm
(11,81 in)

Y-Hub

300 mm
(11,81 in)

Z-Hub

300 mm
(11,81 in)

Rotationsgeschwindigkeit

36.000 rpm
(226.195 rad.min-1)

Leistung

1,8 kW
(2,45 hp)

Vorrückgeschwindigkeit X-Achse

50.000 mm/min
(33 in/s)

Vorrückgeschwindigkeit Y-Achse

50.000 mm/min
(33 in/s)

Vorrückgeschwindigkeit Z-Achse

50.000 mm/min
(33 in/s)

Gesamtgewicht

1.200 kg
(2.645,55 lb)

Gesamtlänge

1.650 mm
(65 in)

Gesamtbreite

2.150 mm
(84,6 in)

Gesamthöhe

2.070 mm
(81,5 in)

Beschreibung

LENSES ist das hochproduktive 5-Achsen-Zentrum der QUBE-Reihe, das für das Schneiden von Linsen, Masken und Visieren entwickelt wurde. Wie alle anderen Maschinen der QUBE-Familie verfügt auch sie über ein besonderes Merkmal: jede Achse hat einen Hub von 300 mm, so dass ein Arbeitsbereich entsteht, der einem Würfel von 300 mm Seitenlänge entspricht. Die QUBE LENSES verfügt über spezifische Lösungen, die für eine hohe Produktion ausgelegt sind: ihre zwei Drehachsen ermöglichen das gleichzeitige Schneiden von zwei Linsen, zwei Brillenmasken oder zwei Visieren. Das Bearbeitungszentrum ist mit vier vertikalen Spindeln mit einer maximalen Rotationsgeschwindigkeit von 36.000 U/min ausgestattet, die zu zweit betrieben werden können. Das fortschrittliche automatische Be- und Entladesystem ermöglicht das gleichzeitige Laden von zwei Brillengläsern und das Entladen in einen speziellen Behälter, in dem die Brillengläser in linke und rechte Gläser sortiert werden. Die Krippe ist mit einem Bandförderer mit einem einzigen Stoppbereich ausgestattet und kann maximal 1280 Linsen oder 600 Masken aufnehmen. Die Werkstücke werden auf speziellen abnehmbaren Paletten transportiert, die mit zwei selbstzentrierenden Schraubstöcken ausgestattet sind und vier Stapel von Gläsern oder zwei Stapel von Masken oder Visieren aufnehmen können. Es besteht die Möglichkeit, ein optionales UV- oder Co2-Lasersystem zu installieren, um die Gläser oder Masken am Ende der Bearbeitung zu markieren. TECHNISCHE DATEN Hub der A-Achse - endlose Drehung Hub der B-Achse - Drehung von +/- 180° Maximale Eilgeschwindigkeit der Drehachsen (A B) - bis zu 30.000 mm/min Kapazität der automatischen Krippe - 1280 Linsen oder 600 Masken Fassungsvermögen des Linsenbehälters - 80 Linsen Fassungsvermögen des Maskenbehälters - 24 Masken Bearbeitbare Linsensockel - Ø - 16 Maschinell bearbeitbare Maskenbasen - Ø - 16 Numerische Steuerung - Integrierter PC Stromversorgung - 400V 3P+N+G Druckluft - 6 bar

---

VIDEO

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.

Alle Kataloge von BIEMMEPI SISTEMI anzeigen
