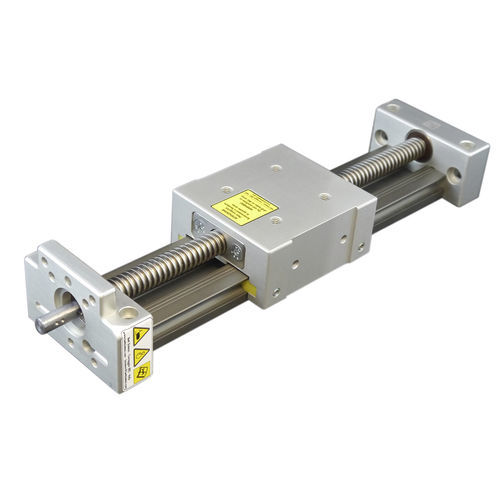

Linearray-Führungstisch M1P series

TrapezgewindespindelmanuellMotor

Einsatz: Präzise Einstellung und Positionierung der Bearbeitungseinheit für die Umstellung des Produktformats, mit manuellem Antrieb. Die kompakten Abmessungen und die anpassbare Länge machen diesen Lineartisch geeignet, wenn Steifigkeit und geringe Abmessungen erforderlich sind, ideal für staubige und schmutzige Umgebungen, leise und kostengünstig. Lieferumfang: Profil aus bronzefarben eloxiertem Aluminium; 2 Köpfe aus silberfarben eloxiertem Aluminium; 4 Schraubkappen aus Polyethylen; 4 Befestigungsschrauben UNI5939 M6x50 aus verzinktem Stahl; 1 Schlitten aus silberfarben eloxiertem Aluminium mit 2 Rollen aus Polyamid und Magneten für Endschalter; 1 Schraube mit Trapezgewinde aus Edelstahl AISI 304; Bleimutter aus Technopolymer; übrige Schrauben und Muttern aus verzinktem Stahl. Eigenschaften: schneckenschraube, Tr16 Steigung 4 (1 Umdrehung = 4 lineare mm). Positioniergenauigkeit: ±0,3 mm/300mm* Axiales Spiel des Schlittens: 0,15 mm Betrieb: SCHRITT FÜR SCHRITT (KEIN kontinuierlicher Betrieb). Max. 120 U/min; max. Zeit: 1 min; Ein/Aus-Verhältnis=1/10 (max. 10%). die angegebene GENAUIGKEIT ist theoretisch. Die Genauigkeit hängt von den tatsächlichen Einsatzbedingungen ab und wird durch die Genauigkeit der kinematischen Kette - bestehend aus Handrad/Kurbel/Umdrehungszähler-Bausatz oder eventuellen Verbindungsstücken - und durch die Leistung des Positionskontrollsystems (Encoder usw.) beeinflusst.
