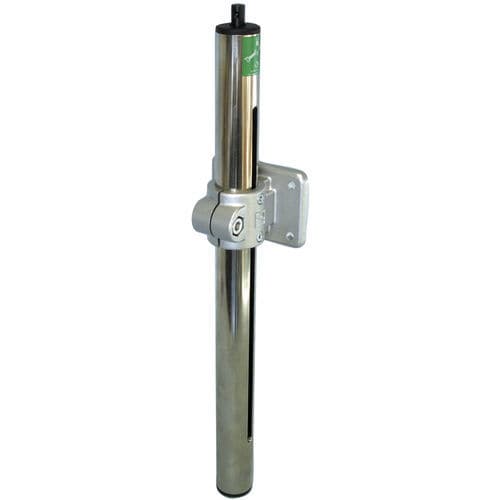

Manueller Positionierer 2657

linearEinachs-Positioniermit Schnecke

Verwendung: Positionierung einstellbar auf einer Achse mit Schneckenschraube für häufige Einstellungen. Lieferumfang: 1 Säule aus vernickeltem Stahl (elektrolytische Vernickelung), Spindel und Mutter aus brüniertem Stahl, Kugellager aus Stahl, 1 Schlitten aus grauem Aluminium RAL 9006, Schrauben und Muttern aus verzinktem Stahl. Eigenschaften: Schneckenschraube Tr20, Steigung 4 (1 Handradumdrehung = 4 lineare mm). Positionsgenauigkeit: ±0,3 mm/300mm* Verfahrweg (Steigungstoleranz ±0,004 mm) Spiel des Schlittens: 0.5°. Das Spiel wird eliminiert, wenn es in Paaren von zwei Positionierern montiert wird, oder durch die Kombination mit einer Linearführung für Präzision und Lastaufnahme.Betrieb: SCHRITT FÜR SCHRITT (KEIN Dauerbetrieb). Max. 120 U/min; max. Zeit: 1 (min; Ein/Aus-Verhältnis=1/10 (max. 10%). * die angegebene GENAUIGKEIT ist theoretisch. Die Genauigkeit hängt von den tatsächlichen Einsatzbedingungen ab und wird von den Genauigkeiten der kinematischen Kette - bestehend aus Handrad/Kurbel/Drehzähler-Bausatz oder eventuellen Verbindungsstücken - und von der Leistung des Positionskontrollsystems (Encoder usw.) beeinflusst.
