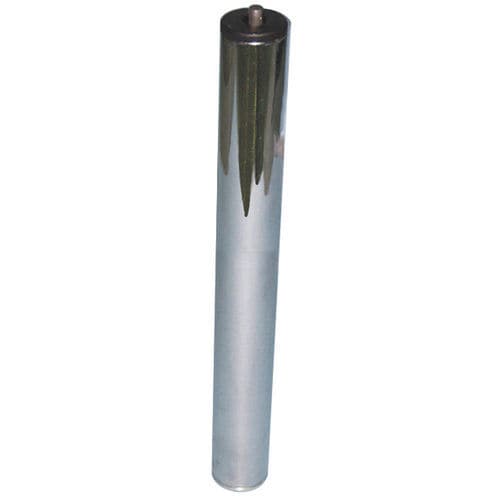

Elektrischer Positionierer 1986

linearEinachs-Positioniermit Schnecke

Verwendung: Positionierung einstellbar auf einer Achse mit Schneckenschraube für häufige Einstellungen, für die Kombination mit nicht standardisierten Schlitten, die vom Kunden konstruiert werden. Lieferumfang: Säule aus vernickeltem Stahl (elektrolytische Vernickelung), Trapez- oder metrische Spindel (siehe Tabelle) und Bleimutter aus brüniertem Stahl, Gleitlager aus Messing oder Kugellager aus Stahl (siehe Tabelle), 2 Zylinderschrauben DIN 7984 M6x20 aus verzinktem Stahl. Eigenschaften: Schneckenschraube Tr20, Steigung 4 (1 Handradumdrehung = 4 lineare mm) oder Schneckenschraube M20, Steigung 2,5 (1 Handradumdrehung = 2,5 lineare mm). Positioniergenauigkeit: ±0,3 mm/300mm*. Betrieb: SCHRITT-für-Schritt (KEIN Dauerbetrieb). Max. 120 U/min; max. Zeit: 1 (min; Ein/Aus-Verhältnis=1/10 (max. 10%). Millimeterskala Markierung S. . WARNUNGEN * die angegebene GENAUIGKEIT ist theoretisch. Die Genauigkeit hängt von den tatsächlichen Einsatzbedingungen ab und wird von den Genauigkeiten der kinematischen Kette - bestehend aus Handrad/Kurbel/Drehzähler-Bausatz oder eventuellen Verbindungsstücken - und von der Leistung des Positionskontrollsystems (Encoder usw.) beeinflusst.
