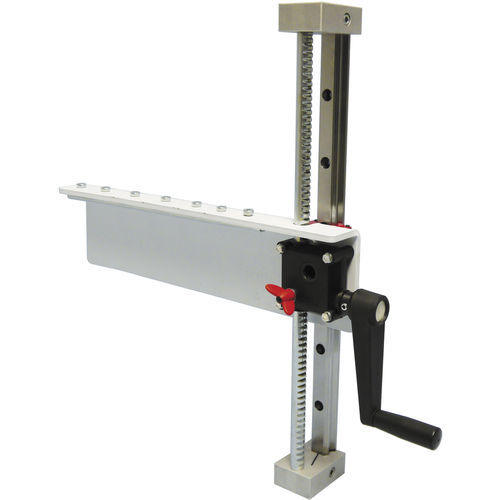

Manueller Positionierer 4708

linear1-Achs

Verwendung: Ermöglicht die Positionierung schwerer überhängender Lasten auf einer zwischen dem Wagenheber und dem Kugelschlitten befestigten Plattenhalterung, die sowohl die Last als auch die Genauigkeit kontrolliert, während die Einstellung mit Hilfe des Wagenheber-/Zahnstangensystems erfolgt. LieferumfangKomplett mit 1 verstärktem Zahnstangenwagenheber (siehe Teil 4678), 1 Kugelführung (siehe Teil 4737), 2 Klemmen für die Montage der Zahnstange/Zahnstange aus kugelgestrahltem Aluminium. Der Befestigungswinkel ist nicht im Lieferumfang enthalten. Hinweis zur Befestigung. Eigenschaften: Die Bremse verhindert Positionsverluste, die durch äußere Einflüsse (z. B. Vibrationen) verursacht werden. Achtung! Wenn Sie den Drehknopf zur Bewegung verwenden, blockiert die Bremse die Position nicht vollständig, um die internen Übertragungsvorrichtungen zu schützen. TECHNISCHE DATEN: Max. übertragbares Nenndrehmoment: 12 Nm Weg der Zahnstange pro Umdrehung: 1 Knopfumdrehung = 8 mm Zahnstangenweg. SCHRITT FÜR SCHRITT (nicht kontinuierlicher Betrieb). Verhältnis ein/aus=1/30 Maximaler ununterbrochener Betrieb: 1 min. Manueller Antrieb, bei motorischem Antrieb max. 120 U/min.
