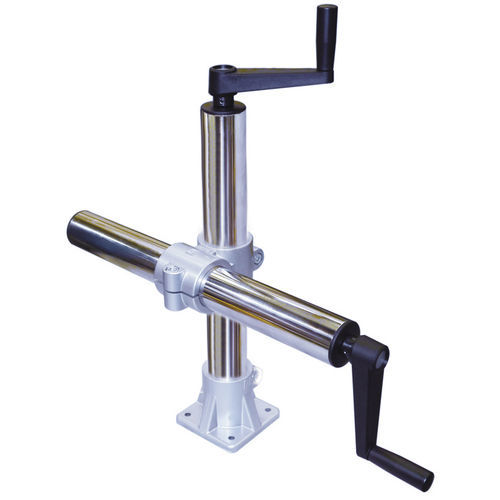

Manueller Positionierer 1651

linearXYmit Schnecke

Verwendung: Positionierung einstellbar auf 2 Achsen mit Griff auf Schneckenschraube für häufige Einstellungen. Lieferumfang: 2 Säulen aus vernickeltem Stahl (elektrolytische Vernickelung), Trapezgewindespindeln und Bleimuttern aus brüniertem Stahl, Gleitlager aus Messing, 1 Schlitten aus Graualuminium RAL 9006, 1 Sockel aus Aluminium, 2 Handräder aus verstärktem Polyamid, Schrauben und Muttern aus verzinktem Stahl. Merkmale: Schneckenschraube Tr20, Steigung 4 (1 Handradumdrehung = 4 lineare mm). Positioniergenauigkeit: ±0,3 mm/300mm*. Arbeitsweise: SCHRITT-für-Schritt (KEIN Dauerbetrieb). Max. 120 U/min; max. Zeit: 1 (min; Ein/Aus-Verhältnis=1/10 (max. 10%). * die angegebene GENAUIGKEIT ist theoretisch. Die Genauigkeit hängt von den tatsächlichen Einsatzbedingungen ab und wird von den Genauigkeiten der kinematischen Kette - bestehend aus Handrad/Kurbel/Drehzähler-Bausatz oder eventuellen Verbindungsstücken - und von der Leistung des Positionskontrollsystems (Encoder usw.) beeinflusst.
