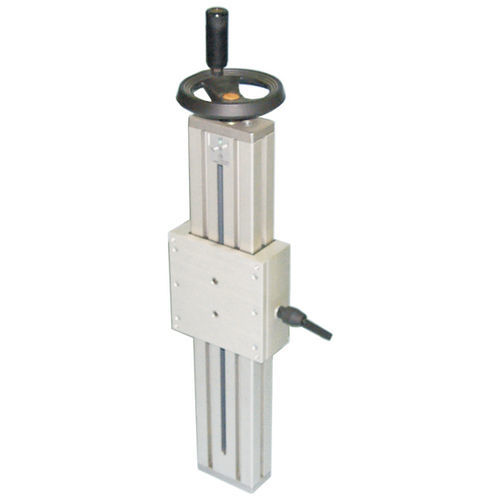

Manueller Positionierer 1271

linear1-Achsmit Schnecke

Verwendung: Positionierung einstellbar auf einer Achse mit Schneckenschraube. Kompatibel mit unserem Robomec Struktursystem (siehe Handbuch 4), die Nuten bieten die Möglichkeit der Verklammerung. Lieferumfang Profil aus eloxiertem Aluminium, Spindel und Mutter aus Stahl, 1 Schlitten aus eloxiertem Aluminium, 1 schwarzer Ratschenhebel aus verstärktem Polyamid, Schrauben und Muttern aus verzinktem Stahl. Eigenschaften: Schneckenschraube Tr20, Steigung 4 (1 Handradumdrehung = 4 lineare mm). Positioniergenauigkeit: ±0,3 mm/300mm*. Arbeitsweise: SCHRITT-für-Schritt (KEIN Dauerbetrieb). Max. 120 U/min; max. Zeit: 1 min; Ein/Aus-Verhältnis=1/10 (max. 10%). * die angegebene GENAUIGKEIT ist theoretisch. Die Genauigkeit hängt von den tatsächlichen Einsatzbedingungen ab und wird durch die Genauigkeit der kinematischen Kette - bestehend aus Handrad/Kurbel/Umdrehungszähler-Bausatz oder eventuellen Verbindungsstücken - und durch die Leistung des Positionskontrollsystems (Encoder usw.) beeinflusst.
