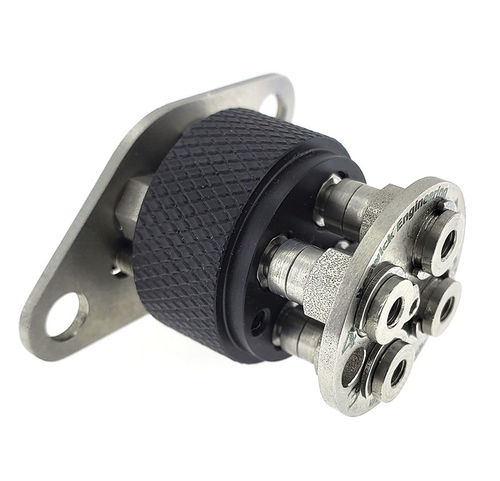

Hydraulikanschluss QDM3E4L-3.

pneumatischSchnellEdelstahl

Äußere Hälfte der Beswick Serie QDM34L Schnellkupplungsbaugruppe für mehrere Leitungen mit Trockenunterbrechung. Die Baugruppe verfügt über einen verschlüsselten Fixierstift, der die korrekte Ausrichtung der Flüssigkeitsleitungen während des Anschlusses sicherstellt. Die Trockentrennkonstruktion ermöglicht Verbindungen und Trennungen ohne Leckagen oder Flüssigkeitsspritzer. Darüber hinaus minimiert die Konstruktion das Totvolumen (den Raum zwischen dem inneren und dem äußeren Ende im angeschlossenen Zustand), um Flüssigkeitseinschlüsse beim Trennen der Verbindung weitgehend zu vermeiden. Maximaler Nenndruck: 500 psig im angeschlossenen Zustand. 200 psig beim Verbinden oder Trennen. Temperaturbereich: -4F bis 250F (-20C bis 120C) für Buna-N-Modelle Merkmale Schnappverbindung und Entriegelungshülse zum Trennen der Verbindung. Beide Hälften, die innere und die äußere, schalten sich beim Trennen der Verbindung ab. Leckfreies Verbinden und Trennen. QDM3E4L muss mit einer QDM3I4L-Hälfte gepaart werden, um eine vollständige Schnellkupplungseinheit zu erhalten.
