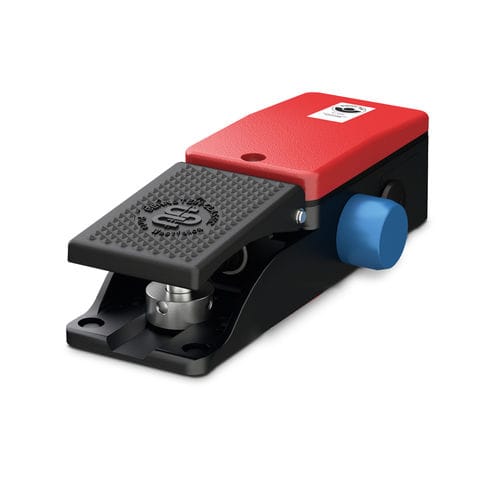

Steuerungs-Fußschalter DGUV series

1 Pedalmit Abdeckunggehärtet

Der Zustimmfußschalter bietet 2 Zustimmkontakte und ein Meldekontakt und ist sowohl mit als auch ohne Rastung erhältlich. Wird das Pedal bis auf den Druckpunkt betätigt, schließen die beiden Freigabekontakte. Wird das Pedal losgelassen, öffnen die Freigabekontakte wieder. Wird das Pedal durchgetreten, also über den Druckpunkt hinaus, so öffnen die Freigabekontakte zwangstrennend. Für die Anwendung einer Zustimmeinrichtung sind unter anderem die Normen DIN EN ISO 12100 und DIN EN 60204-1 zu beachten. Mit dem Meldekontakt ist eine dynamische Stellungserkennung möglich. Alternativ kann eine statische Stellungserkennung mittels eines PNP-Sensors realisiert werden. So ist es möglich, die Betätigungsposition 1 – die AUS-Stellung der Freigabekontakte (Betätiger ist nicht gedrückt) – oder die Position 3 – die AUS-Stellung der Arbeitskontakte (Betätiger ist voll gedrükt) – zu ermitteln. Der zugelassene Zustimmfußschalter ist nur mit Deckel erhältlich.
