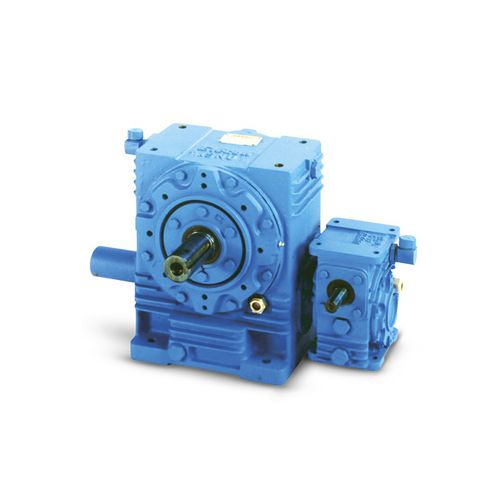

Schneckengetriebe

rechtwinkligmit Vollwellekompakt

Die ELECON Schneckengetriebe mit doppelter Untersetzung bestehen aus zwei Schneckengetrieben mit einfacher Untersetzung. Das primäre Schneckengetriebe ist so konstruiert, dass es integral auf einem Standard-Einzelschneckengetriebe montiert werden kann, das die sekundäre Stufe bildet. Die komplette Getriebeeinheit wird dadurch kompakt und starr in der Anordnung für langsam laufende Maschinen. Es ist ein breiter Übersetzungsbereich von 75:1 bis 4900:1 verfügbar. Diese Getriebe sind besonders für langsam laufende Antriebe mit hohem Drehmoment geeignet. Die Schneckengetriebe entsprechen der Norm BS-721. Erläuterung und Verwendung von Nennwerten und Betriebsfaktoren. Die Auswahl eines Getriebes erfolgt durch den Vergleich der tatsächlichen Belastung mit den Katalogwerten. Die Katalogwerte basieren auf einer Reihe von Standard-Lastbedingungen, während die tatsächlichen Lastbedingungen je nach Art der Anwendung variieren. Daher werden Betriebsfaktoren verwendet, um eine äquivalente Belastung für den Vergleich mit den Katalogwerten zu berechnen. Mechanische Tragzahlen und Betriebsfaktor (F ) M Mechanische Nennleistungen messen die Kapazität in Form von Lebensdauer und/oder Festigkeit unter der Annahme eines Dauerbetriebs von 12 Stunden/Tag unter gleichmäßigen Lastbedingungen. Die Katalognennwerte erlauben eine 100%ige Überlastung beim Anfahren, Abbremsen oder kurzzeitig während des Betriebs bis zu 12 Stunden pro Tag.
