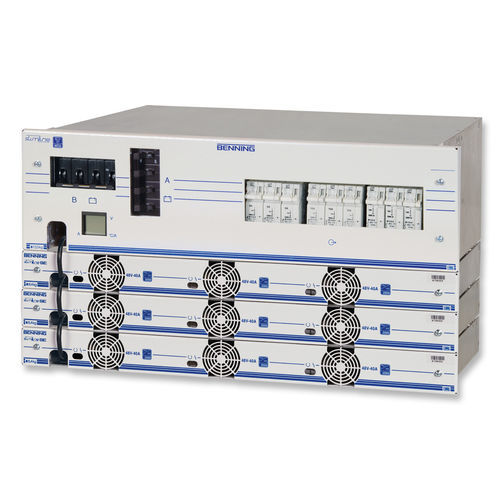

DC/DC-Netzteil SLIMLINE SE

RackISOmodular

Für den Aufbau von kompletten SLIMLINE SE Stromversorgungssystemen stehen als Einzelmodule mit einer Leistung von 800 W (SLIMLINE 800 SE) und 2000 W (SLIMLINE 2000 SE) zur Verfügung. Die SLIMLINE SE Gleichrichtermodule werden in spezielle 19“ 1 HE Geräteträger (Carrier) eingebaut, die jeweils max. 5 Module 48 V - 800 SE oder 3 Module 48 V - 2000 SE aufnehmen können. Jeder Geräteträger mit der entsprechenden Anzahl eingebauter Gleichrichtermodule ist ein komplettes geregeltes Gleichrichtergerät. Zur Ergänzung sind Batterie-und Verbraucherverteilungen (Distribution) unterschiedlicher Leistungen lieferbar. Die Verteilungen werden ebenfalls in 19“ Einschüben aufgebaut und haben je nach Ausgangsleistung 1 oder 3 Höheneinheiten. Der Geräteträger mit der entsprechenden Anzahl von Gleichrichtermodulen und die jeweils zugeordnete Batterie- und Verbraucherverteilung ergeben ein komplettes modulares SLIMLINE SE Stromversorgungssystem (SLIMLINE Modular System ≡ SMS). Im leistungsmäßig kleinsten Stromversorgungssystem (SMS 2400 SE) sind maximal 3 SE Gleichrichtermodule 48 V - 800 SE und zusätzlich die Batterie- und Verbraucher - verteilung in einen 19“ 1 HE Geräteträger eingebaut. Das dann folgende Stromversorgungssystem SMS 4000 SE ist für eine maximale Verbraucherleistung von 4000 W vorgesehen und besteht aus einem 19“ 1 HE Geräteträger 4000 SE mit max. 5 Gleichrichtermodulen 48 V - 800 SE und der 19“ 1 HE Batterie- und Verbraucherverteilung 4000 SE. Größere Leistungen bis 6000 W (Stromversorgungssystem SMS 6000 SE) werden mit den SE Gleichrichtermodulen 48 V - 2000 SE realisiert. Der 19“ 1 HE Geräteträger 6000 SE kann max.
