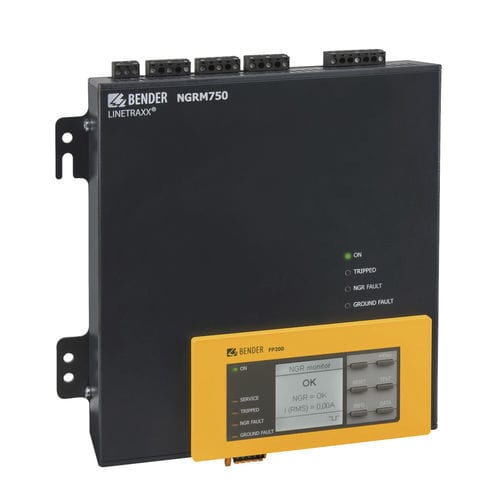

Erdungswiderstands-Überwachungssystem LINETRAXX® NGRM750

für TransformatorenModbusEthernet

Der NGRM750 Neutral Grounding Resistor Monitor erkennt Ausfälle des Erdungswiderstands und Erdungsfehler. Er ist für den Einsatz in niederohmig geerdeten Transformatoren und Generatoren vorgesehen, die in kommerziellen und industriellen Stromversorgungssystemen verwendet werden. In diesen Systemen überwacht der NGRM750: • den Strom über den Erdungswiderstand (NGR), • die Spannung zwischen Sternpunkt des Transformators und Erde (Spannungsabfall über den Erdungswiderstand (NGR)), • den Zustand des Erdungswiderstandes (NGR). Ein Vorteil für viele Benutzer ist die mehrsprachige Benutzeroberfläche, die das bequeme Ablesen der Werte und die Programmierung in Ihrer Muttersprache ermöglicht. Es ist für eine einfache Nachrüstung mit einer in die Schalttafel eingebauten Mensch-Maschine-Schnittstelle (HMI) ausgelegt.  Falls gewünscht, kann das Relais auch einfach über den eingebauten Webserver programmiert werden.  NGRM750 können leicht an ein Überwachungssystem mit Modbus TCP/IP oder RTU-Kommunikation angeschlossen werden. Für Generator- oder Transformator-Erdungsanwendungen in extremen Höhenlagen ist das NGRM750 bis zu einer Höhe von 5.000 m über dem Meeresspiegel geeignet. Es ist eine ideale Lösung, die sich leicht in bestehende LRG-Anwendungen nachrüsten oder werkseitig in neue LRG-Pakete einbauen lässt. Der Leistungsbereich reicht bis zu 25 kV und 2.000 A. • Bestimmung RNGR mit passivem und aktivem Messverfahren • Kontinuierliche Überwachung des RNGR auch bei abgeschalteter Anlage möglich • Warnung oder Abschalten bei Erdschluss-Fehler • Überwachung des Stromes INGR • Überwachung der Spannung UNGR
