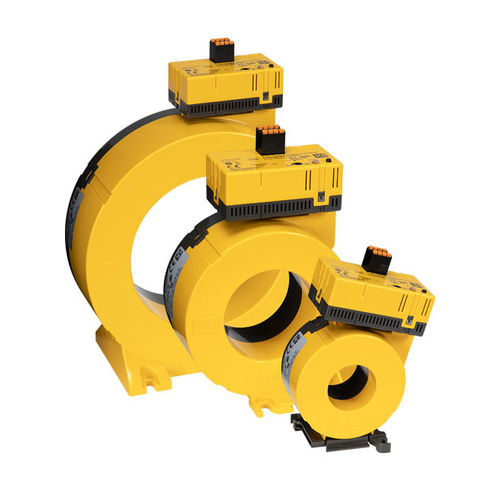

Stromtransformator LINETRAXX® CTUB103 series

Messungverkapseltfür Stromnetz

Die allstromsensitiven Messstromwandler der CTUB103-Serie setzen Netzableit- und Fehlerströme in ein auswertbares Messsignal um. Die Geräte sind geeignet, Fehlerströme mit glatten Gleichanteilen zu detektieren. Sie bestehen aus je einem Messstromwandler-Kern CTBC… und einem Elektronikmodul CTUB103, die passend zur Anwendung kombiniert werden können. Die Messstromwandler können in DC, AC und 3(N)AC-Systemen sowie in widerstandsgeerdeten Netzen zur Überwachung des Sternpunktes eingesetzt werden. Die Auswertung in widerstandsgeerdeten Netzen erfolgt mit Geräten der Serien NGRM…, mit denen die Messstromwandler verbunden werden. • Mehrfarb-LED für Betriebs-, Störungs- und Zustandsmeldungen • Elektronikmodul kann ohne mechanische Trennung der Primärleiter ausgetauscht werden • Anschlussüberwachung des Messstromwandlers • Auswertegerät: NGRM500, NGRM550, NGRM700, NGRM750
