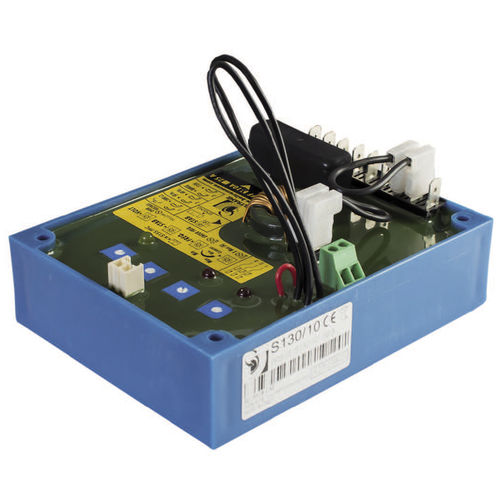

Automatischer Spannungsregler S130/10

ACfür Lichtmaschineanalog

Der neue AVR S130 ist entworfen, um die Generatorleistungen sogar in den speziellen Generatoren zu optimieren. Er ist das kleinste und das stärkste in seiner Strecke und in ihr kann einen Ertragerregungsstrom von 10 A. erreichen. Es wird mit einem Überspannungsschutz ausgerüstet, der durch ein Gelb gezeigt wird, führte. Außerdem schließt es einen langsamen Schutz ein, der durch ein Rot gezeigt wird, führte. Der langsame Schutz ist mittels eines Trimmers (Freq) justierbar der den Triggerpunkt einstellen darf, wo die Maschine die Nennspannung erreicht (40-50 oder 50-60 Hz); bevor der Triggerpunkt erreicht wird, wird die Generatorleistungsspannung proportional zur Frequenz justiert; indem man von einem Rückstand von 3,5 V abfährt, wird die Nennspannung erreicht, wenn die Frequenz bis die gleich ist, die auf den Trimmer (Freq) eingestellt wird; über dem Triggerpunkt und bis zur Nenndrehzahl bleibt die Spannung am normalen Wert. Während dieser Phase kann ein Mittel wie Regelung mit den Vorteilen und der Präzision eines elektronischen Reglers erreicht werden. Dieses System ermöglicht auch der Einfügung von schweren Lasten, ohne die Dieselmotor-Leistungsfähigkeit zu beeinflussen, sie ist möglicherweise zusammengedrückte oder alte Turbos. Schließen Sie mit maximale Aufregungs-der gegenwärtigen Schutzfunktion ab, gesteuert durch Trimmer genannte „Ausrichtung. Gegenwärtig“.
