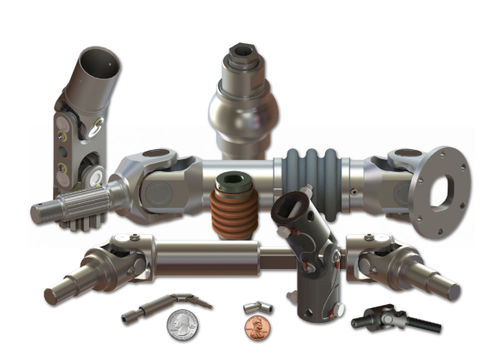

Doppeltes Kreuzgelenk

EdelstahlMessingStahllegierung

Bei einem weltweit führenden Lebensmittelverarbeitungsunternehmen kam es zu Ausfällen der standardmäßigen nadelgelagerten U-Gelenke, die aus der Abwaschphase der Automatisierungsanlagen stammten. Nach Erörterung der Betriebsbedingungen und Spezifikationen entwickelte Belden ein hybrides "Pin-and-Block/Nadellager"-Gelenk aus Edelstahl mit Verbundstoffbuchsen. Diese Hybridkonstruktion bietet sowohl die höhere Drehmomentkapazität eines reibschlüssigen Bolzen-Block-Gelenks als auch die Geschwindigkeit, Haltbarkeit und das geringe Spiel eines nadelgelagerten Gelenks. Das Endergebnis war ein waschmaschinenfestes Bauteil ohne Probleme mit Korrosion, Verschmutzung, Ausbrennen und Festfressen des Gelenks, das bei hohen Drehzahlen über lange Zeiträume mit geringem Spiel und minimalem Wartungsaufwand arbeitet. Endnaben-Konfigurationen Belden bietet eine Vielzahl von Endnabenkonfigurationen für kundenspezifische Kreuzgelenke an. Die sechs gebräuchlichsten Nabentypen, entweder mit Außen- oder Innengewinde, sind in zölligen oder metrischen Größen erhältlich. Miniaturgelenke bis zu großen Außendurchmessern Belden bietet Miniaturgelenke mit einem Außendurchmesser von 0,315" [8 mm] oder kleiner an, falls erforderlich. Zu den Materialien gehören rostfreier und wärmebehandelter legierter Stahl. Für Betriebswinkel über 35 Grad sind kundenspezifische und doppelte Universalgelenke erhältlich. Wir sind auch in der Lage, kundenspezifische Gelenke und Wellenbaugruppen mit einem Außendurchmesser von bis zu 8 Zoll herzustellen. Füllen Sie einfach das RFQ aus, um Preise und weitere Informationen von einem unserer Anwendungsspezialisten zu erhalten.
