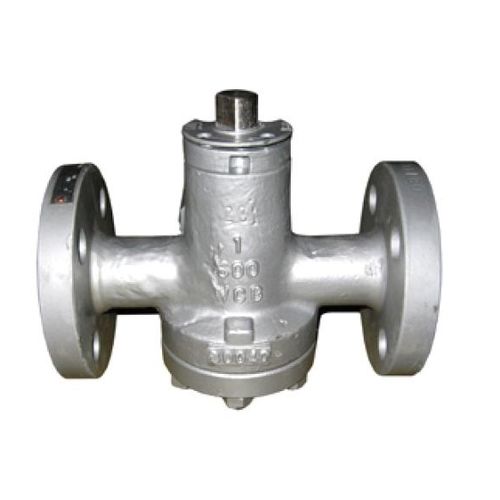

Sitzventil X47W-150LB(RF)

mit HandradSteuerungfür Wasser

Stopfen Ventil Druckausgleich-Kegelventil (Modell-Nr.: X47W-150LB(RF)) Handbuch Buch 1 x Anwendung und Besonderheiten 1.1 Anwendung a. Das Produkt wird hauptsächlich in gas- und flüssigkeitsführenden Rohrleitungen zum Öffnen und Schließen des strömenden Mediums eingesetzt. bx Anwendung in der chemischen Industrie, Erdöl und Erdgas. 2^ Normen 2.1 - Konstruktion gemäß API 6D-2002, ASME B16.34-2004: 2.2 - Prüfung und Test gemäß API 6D-2002: 2.3 - Flansch nach ASME B16.5-2003: 2.4 - Von Angesicht zu Angesicht gemäß API 6D-2002; 2.5 - Markierung gemäß API 6D-2002; 5 - Markierung gemäß API 6D-2002; 3> Strukturmerkmal und Arbeitsprinzip 3.1 Konfiguration (Modell-Nr.: X47W-150LB(RF)) 19.20 Schraube 21 Stift 22 Schlüssel 23 Dichtungsmasse 24 Injektor 25 Einweg-Auslassventil 26 Notfalldichtvorrichtung 27 Dichtungsmasse 28 Schnecke 3. 2 Das Ventil lässt den Stopfen in der Kammer per Handrad drehen, so dass er sich öffnet oder schließt. 3.3 - Das Handrad dreht sich im Uhrzeigersinn, um das Ventil zu schließen. 3.4 - 13Cr Stickstoff oder eine sprühgeschweißte Hartlegierung, die in den Kegel eingebracht wird, ist haltbar und langlebig und außerdem leicht zu warten. 3.5 - Die untere Abdeckung kann die Dichtung regulieren, um den Stopfen in die beste Position zu bringen. 3.6 - Sowohl der untere als auch der obere Teil des Kegelventils ist mit einem Einweg-Auslassventil ausgestattet, um Reibungen aufgrund des Kegelwinkels zu vermeiden, so dass der Kegel in die beste Position gebracht wird gleichgewicht.
