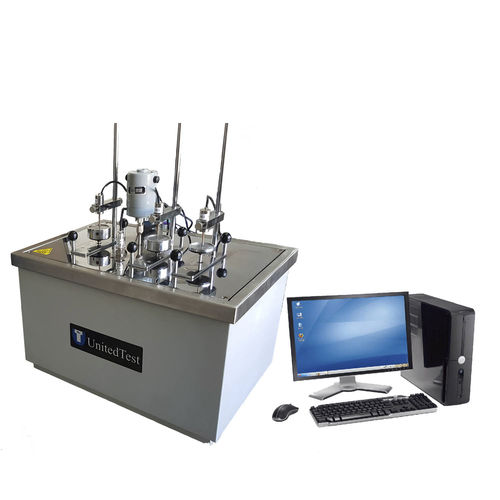

Vicat-Prüfgerät / Vicat-Punkt HVT305

Wärmeformbeständigkeitstemperaturautomatisiert

Die HDT/VICAT-Prüfmaschine der Serie HVT wird hauptsächlich zur Bestimmung der Durchbiegungstemperatur unter Last und der Vicat-Erweichungstemperatur von thermoplastischen Kunststoffen, Rohren und Fittings eingesetzt. Die Wärmeformbeständigkeitstemperatur (HDT) (ISO 75, ASTM D648) gibt das relative Verhalten verschiedener Materialarten unter Last bei erhöhten Temperaturen an. Sie wird für Materialien wie Thermoplaste, Hartgummi und duroplastische Laminate ermittelt. Die Vicat-Erweichungstemperatur (VST) (ISO 306, ASTM D1525) gibt einen Wert für die Temperatur an, bei der ein thermoplastisches Material schnell zu erweichen beginnt. Diese Temperatur wird mit einem nadelförmigen Eindringkörper mit einer runden Querschnittsfläche von 1 mm? bestimmt. Merkmal des HVT305: Computergesteuertes Prüfgerät, Tischaufbau, manueller Hebeschläger, Analyse der Temperatur-Zeit-Verschiebungskurve, Ausdruck des Prüfberichts (Prüfdaten, Kurve etc.); Testverfahren (HDT Heat deflection temperature test): Die Stäbe werden unter die Durchbiegungsmesseinrichtung gelegt. Auf jeden Probekörper wird eine Last von 0,45 MPa oder 1,80 MPa aufgebracht. Die Proben werden dann in ein Silikonölbad abgesenkt, wo die Temperatur mit 2° C pro Minute erhöht wird, bis sie sich 0,25 mm für ASTM, 0,32 mm für ISO flach und 0,34 mm für ISO hochkant durchbiegen. Testverfahren (VST VICAT-Erweichungspunkttest): Ein Prüfling wird so in die Prüfvorrichtung eingelegt, dass die Einstichnadel mindestens 1 mm vom Rand entfernt auf seiner Oberfläche aufliegt. Eine Kraft von 10N oder 50N wird auf den Probekörper aufgebracht. Die Probe wird dann in ein Ölbad bei 23° C abgesenkt. Das Bad wird mit einer Geschwindigkeit von 50° oder 120° C pro Stunde erhöht, bis die Nadel 1 mm eindringt.
