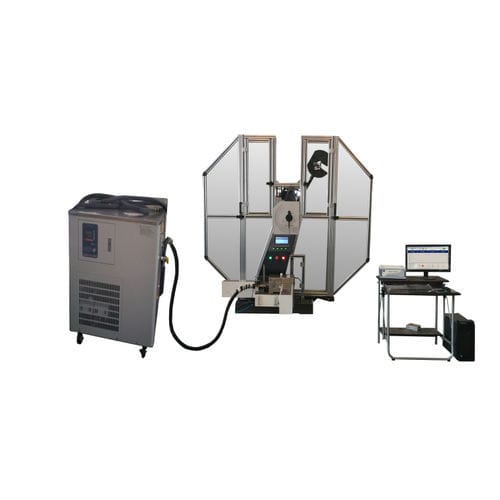

Pendelschlagwerk für Charpy Tests JB-WE Series

motorisiertfür Metall

Mit der rasanten Entwicklung der Materialtechnologie und der Forderung nach einer hocheffizienten Materialprüfung wurde die TIME JB-WE-Serie mit vollautomatischer Steuerung und hoher Sicherheit entwickelt, um diesem Trend gerecht zu werden. japan Panasonic PLC Steuerung. RS-232 Port Datenübertragung ◆ Automatisches Zuführungs- und Probenplatzierungssystem mit in Japan hergestellten pneumatischen Komponenten für eine hochgenaue Positionierung. ◆ Omron (Japan) 3600 Drähte Encoder Auflösung 0,1 °, die 10-mal höher als gemeinsame Zifferblattanzeige Schlagprüfgerät ist. ◆ Doppelsäulenstruktur erhöht die Steifigkeit der Maschine erheblich. Die Finite-Elemente-Analyse (FEA) wurde für den gesamten Rahmen durchgeführt. Der Sockel des Hauptrahmens und der aufrechte Ständer sind integral gegossen, was eine gute Steifigkeit gewährleistet und die Stabilität der Prüfung verbessert. Die Doppelsäulenstruktur mit einer angemessenen radialen Belastungsverteilung der Lager verringert den durch die Reibung der Lager verursachten Energieverlust erheblich. ◆Schnecken- und Getriebesystem und Verzögerungsmotor für das Aufrichten des Pendels. Spezielle Doppel-Ring-Elektro-Magnet-Kupplung Drehmoment kann bis zu 1000NM sein. ◆Vollständig geschlossene Alaun-Schutzabdeckung gewährleistet die Sicherheit des Bedieners und vermeidet die Spaltung der gebrochenen Probe. Vollautomatische Impact Testing Machine wurde weithin in der mechanischen Metallurgie, Luft-und Raumfahrttechnik, Behälterbau, Akademie und Institut, und Kernkraftwerkstechnik Felder, die hohe Anforderungen an die Temperaturprüfung mit hoher Effizienz hat verwendet.
