Metall-Schaltschrank LDF-0.4 series

Verbundwerkstofffür Außenbereichkompakt

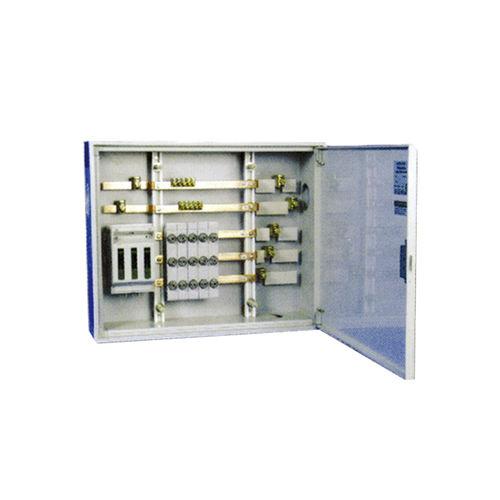

Übersicht Der Niederspannungs-Sektionalisierungsschrank der Serie LDF - 0,4 besteht aus einem Verbundwerkstoff für das Gehäuse und das Isoliermaterial der Sammelschiene; der Schrank kann frei nach den Anforderungen des Kunden konfiguriert werden. Er kann als Schaltschrank, Sektionalisierungsschrank, Messkasten, Schaltkasten oder Stromversorgungsschrank verwendet werden. Der Schrank ist kompakt, leicht zu montieren und alle Komponenten sind abgeschirmt und isoliert. Daher ist er berührbar und es besteht keine Entladungsgefahr durch Feuer. Beschreibung Produktmerkmale Gehäuse aus Kompositmaterial - Brettstruktur, leicht zu montieren, kosteneffektiv. - Die Lebenserwartung von Gehäusen aus Verbundwerkstoff ist voraussichtlich 8- bis 10-mal länger als bei herkömmlichen Metallgehäusen - Das Gehäuse ist für den Einbau verschiedener elektrischer Komponenten und Zähler geeignet. - Das Gehäuse hat keine konvexe Kante und kann eine hohe Schlagfestigkeit aushalten. Es ist für den Außeneinsatz geeignet. Sicherungstrenner - Hohe Ausschaltleistung 80 kA, einpoliger Betrieb unter Spannung möglich, sicher und zuverlässig. - Modularer Aufbau, einfache Montage, komfortable Bedienung. - Außer dem leitfähigen Material sind alle Teile aus umweltfreundlichem Material gefertigt. - Einfache Änderung des Sicherungsstrompegels (unter dem maximal zulässigen Strompegel). Parameter Norm IEC/EN 60 947-3 Absicherung nach EN 60 947-3 Anwendung Typ AC 23B/400V AC 22B/500V AC 21B/690V AC 22B/400V Bemessungskurzschlussschutzfunktion (mit Sicherung) 80kA 400V Bemessungs-Stehspannung 6kV Nenn-Sammelschienen-Betriebsstrom 160、250、400、630、1250,1600A IP-Bewertung der Primärgeräte 100、125、160、250、400A
