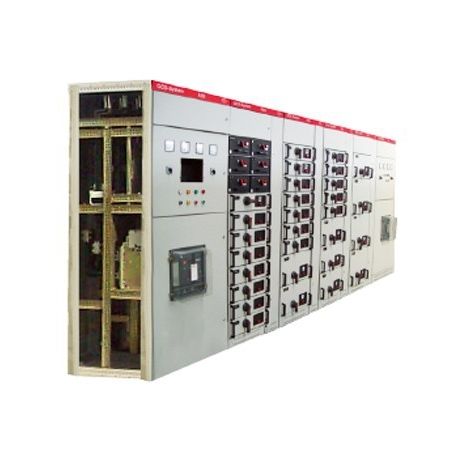

Niederspannungsschalttafel GCS

Übersicht Das Produkt steht an der Spitze des Inlandsmarktes und kann im Stromverteilungsnetz, in der Motorzentrale, in der Steuerung, in der Blindleistungskompensation usw. unter den Bedingungen des dreiphasigen Wechselstroms, der Nennspannung von nicht mehr als 380V und des Nennstroms bis zu 4000A eingesetzt werden Beschreibung Produkt-Merkmale - Für den Rahmen wird offener Stahl des Typs 8MF verwendet, auf dem Hauptrahmen befinden sich Befestigungslöcher (E = 20mm und 100mm, Φ9,2mm), wodurch er flexibel und bequem zu montieren ist. - Der Sammelschienenraum, der Kabelraum und der Funktionsraum sind voneinander getrennt. - Die horizontalen Sammelschienen sind parallel angeordnet, was die Kurzschlussfestigkeit der Sammelschienen erhöht. - Der Kabelraum ist so gestaltet, dass die Kabel bequem verlegt werden können. - Die Modulhöhe des Einschubes beträgt 160 mm. Die Schublade ändert sich nur in den Höhenmaßen, die Breiten- und Tiefenmaße sind immer gleich. Somit ist die Schublade der gleichen Funktionseinheit gut austauschbar. Der Nennstrom jeder Einheit liegt bei 400 A und darunter. - Auf den Blenden der Schubladen sind eindeutige Zeichen über OPEN, CLOSED, TEST, DISABLED angebracht. In der Einschubeinheit sind mechanische Verriegelungsvorrichtungen vorhanden. Jede Schubladeneinheit ist unabhängig, es gibt sowohl einen ausziehbaren als auch einen festen Typ, die bei Bedarf beliebig kombiniert werden können. - Die Schutzart des Gehäuses ist IP30 oder IP40, andere Optionen sind je nach Bedarf des Benutzers ebenfalls möglich. Parameter Nennspannung 380V Bemessungsstrom 1000(Vertikale Sammelschiene)/3150(Horizontale Sammelschiene) Bemessungs-Kurzzeitstromfestigkeit 50kA Bemessungsspitzenstrombelastbarkeit 105kA IP-Schutzart IP3X, IP4X
