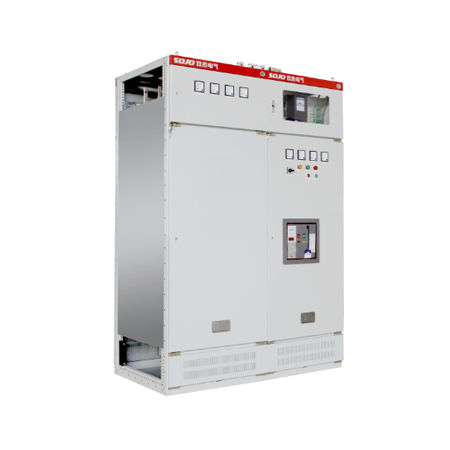

PDU-Schaltschrank GGD

bodenstehendbelüftetNiederspannung

Der GGD AC-Niederspannungsverteilerschrank ist in Stromverteilungsnetzen von AC 50Hz, Nennspannung von 380V, Nennstrom von bis zu 2500A in Kraftwerken, Umspannwerken, Fabriken und Bergbaubetrieben einsetzbar. Energieumwandlung, Energieverteilung und Energiesteuerung von Strom-, Beleuchtungs- und Verteilungsanlagen können über dieses Produkt realisiert werden Beschreibung Produkt-Merkmale - Der GGD-Niederspannungs-AC-Verteilerschrank passt sich der allgemeinen Schrankbauweise an, der Rahmen ist aus 8MF kaltgeformtem Stahl gefertigt, mit 20 Befestigungslöchern, daher hat er eine gute allgemeine Vielseitigkeit. - Das Kühlungsproblem ist vollständig berücksichtigt. Sowohl auf der Ober- als auch auf der Unterseite befinden sich ausreichend viele Kühlungslöcher. Wenn sich die elektrischen Komponenten erwärmen, steigt die heiße Luft auf und wird durch die Kühllöcher auf den oberen Platten belüftet; und kalte Luft strömt ständig von den unteren Platten in den Schrank, so dass die Komponenten durch diese Belüftung gekühlt werden können, um den Zweck der Kühlung zu erreichen. - Die Form des Gehäuses und die Größe der verschiedenen Teile der Unterteilung wurden mit Hilfe des Goldenen Schnitts entworfen, so dass das gesamte Erscheinungsbild schön und ansprechend ist. - Die obere Platte kann bei der Sammelschienenmontage und -einstellung abgenommen werden; an den vier Ecken der Oberseite des Schranks sind Hebehaken angebracht, um das Anheben zu erleichtern. - Die Schutzart erreicht IP30; Optionen zwischen IP20 und IP40 stehen dem Anwender ebenfalls zur Verfügung. Die durchschnittliche tägliche Luftfeuchtigkeit sollte unter 50 % liegen. Parameter Nennspannung 380V Bemessungsstrom 100～2500A Bemessungs-Kurzschluss-Ausschaltstrom 30kA Bemessungs-Spitzenstrombelastbarkeit 63kA IP-Schutzart IP30
