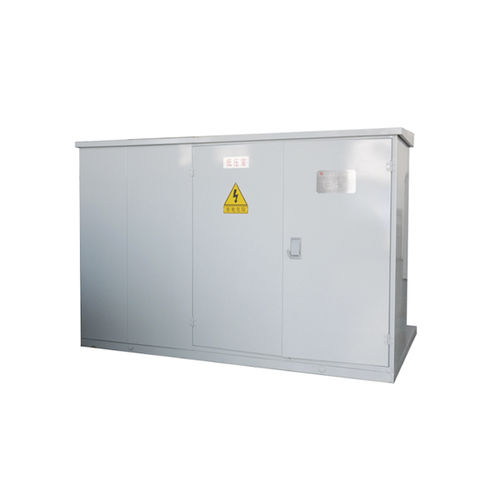

Leistungstransformator ZGS11-ZG series

für PhotovoltaikanwendungHochspannungMastaufsatz

Übersicht Der modulare Transformator ZGS-ZG wurde entwickelt, um den wachsenden Anforderungen an die Stromversorgung von Photovoltaikanlagen gerecht zu werden. Dieses Produkt wurde auf der Basis des 35-kV-Padmount-Transformators entwickelt. Der Transformator, der Lastschalter und die Hochspannungssicherung sind im Transformatorgehäuse installiert, und das Transformator-Isolieröl wird als Isolier- und Kühlmedium des gesamten Produkts verwendet. Das Produkt hat eine geringe Größe, ein geringes Gewicht und ist einfach zu installieren. Merkmale Das Transformatorgehäuse und der Öltank sind eng mit einer festen Vorrichtung verbunden. Alle Hochspannungs- und Niederspannungsleitungen sind weich verbunden. Die Verbindung zwischen Abzweigleitung und Stufenschalter ist kaltgeschweißt und mit Bolzen befestigt. Alle Verbindungen (einschließlich der Verbindungen zwischen Spule und Vorsicherung, Stecksicherung, Lastschalter usw.) sind kaltgeschweißt. Der Befestigungsteil ist mit einer selbstsichernden Anti-Locker-Vorrichtung ausgestattet, damit der Transformator während des Langstreckentransports Erschütterungen und Stößen standhält. Nach der Anlieferung am Aufstellungsort entfällt die herkömmliche Prüfung des hängenden Kerns. Der Transformator hat eine vollständig versiegelte Struktur, und es gibt keinen Ölkonservator. Das Gehäuse ist speziell behandelt, um eine gute Korrosionsbeständigkeit zu erreichen und um Winderosion und Salznebel zu verhindern.
