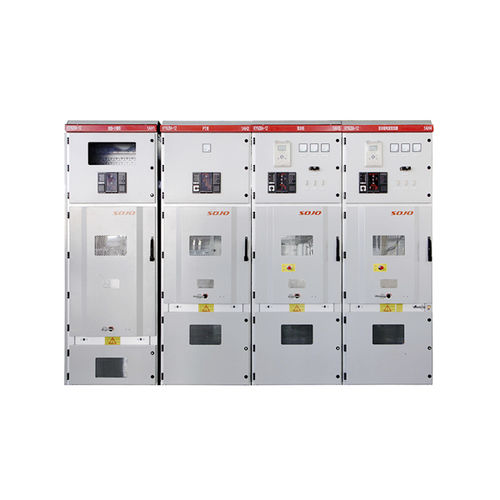

AC-Schaltanlage KYN28A-12

luftisoliert

Übersicht Die luftisolierte, metallgekapselte Schaltanlage KYN28A, die für die Verteilung und Abnahme von Wechselstrom (3-12 kV, 50 Hz) bestimmt ist, ist mit dem Leistungsschalter VD4 von ABB oder dem Leistungsschalter VS1 der einheimischen Firma ausgestattet. Außerdem kann sie den Stromkreis auch steuern, schützen und überwachen. Technisches Merkmal 1. Das Gehäuse der luftisolierten, metallverkleideten Schaltanlage KYN28A besteht aus Aluminium-Zink-beschichtetem Stahlblech und ist daher leicht, stabil und schön. 2. Der elektrische Abstand ist größer als 125 mm, und der elektrische Abstand der Verbundisolierung ist größer als 30 mm. 3. Zentral angeordneter Schutzschalter. 4. Perfekt integrierter Verriegelungsmechanismus 5. Vollständiges primäres systematisches Diagramm, mehr als 80 Hauptschaltbilder Parameter Beleuchtungsstoss-Stehspannung Bemessungs-Kurzzeitstromfestigkeit 20～40kA，4S Bemessungs-Spitzenstromfestigkeit 50～100kA Netzfrequenz-Stehspannung (1 min) 42kV Beleuchtungsimpuls-Stehspannung 75kV Bemessungskurzschlussstromausschaltzeiten 50 Mechanische Belastbarkeit 2000 Schutzart IP4X
