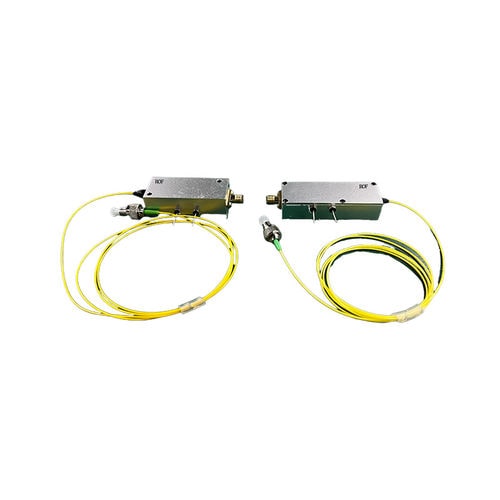

Analoges Transceiver-Modul

für LichtleiterFunkRF

Das Mini-Analog-Breitband-Transceiver-Modul ist ein kostengünstiger, leistungsstarker analoger Breitband-Transceiver mit einem sehr großen Dynamikbereich, der speziell für Glasfaser-HF-Anwendungen entwickelt wurde.Ein Paar Transceiver erstellt bidirektionale HF-zu-optisch- und optisch-zu-HF-Umwandlungs- und Übertragungsverbindungen, die einen hohen freien Dynamikbereich (SFDR) bieten und bei Frequenzen von 0,6 GHz bis 6 GHz betrieben werden können.Der standardmäßige optische Anschluss ist FC/APC für Anwendungen mit geringer Rückreflexion, und die HF-Schnittstelle erfolgt über einen 50-Ohm-SMA-Anschluss.Der Empfänger verwendet eine Hochleistungs-InGaAs-Fotodiode, der Sender verwendet einen FP/DFB-Laser mit linearer optischer Isolierung und die optische Faser verwendet eine 9/125-μm-Singlemode-Faser mit einer Arbeitswellenlänge von 1,3 oder 1,5 μm. Produkteigenschaft Bandbreitenbereich 0,6 GHz bis 6 GHz Dicht gegossenes Metallgehäuse Hoher SFDR flacher Frequenzgang 1,3 und/oder 1,5 μm mit isoliertem FP/DFB Anwendung - WiMAX / 4G LTE - 5G-Kommunikation - Funkfrequenzverteilung auf Schiffen - Satelliten-Erdstation
