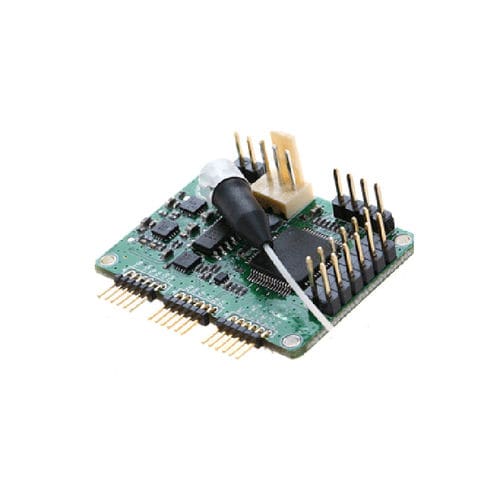

Kontrollkarte MZM

Der Modulator-Bias-Controller von Rofea wurde speziell für Mach-Zehnder-Modulatoren entwickelt, um einen stabilen Betriebszustand in verschiedenen Betriebsumgebungen sicherzustellen.Basierend auf seiner vollständig digitalisierten Signalverarbeitungsmethode kann der Controller eine äußerst stabile Leistung bieten. Der Controller speist ein Dither-Signal mit niedriger Frequenz und geringer Amplitude zusammen mit einer Vorspannung in den Modulator ein.Es liest kontinuierlich den Ausgang des Modulators und ermittelt den Zustand der Vorspannung und den damit verbundenen Fehler.Anschließend wird entsprechend der vorherigen Messung eine neue Vorspannung angelegt.Auf diese Weise wird sichergestellt, dass der Modulator unter der richtigen Vorspannung arbeitet. Besonderheit • Vorspannungssteuerung auf Peak/Null/Q+/Q− • Vorspannungssteuerung an einem beliebigen Punkt • Ultrapräzise Steuerung: 50 dB maximales Extinktionsverhältnis im Nullmodus; ±0,5◦ Genauigkeit im Q+- und Q−-Modus • Geringe Dither-Amplitude: 0,1 % Vπ im NULL-Modus und PEAK-Modus 2 % Vπ im Q+-Modus und Q−-Modus • Hohe Stabilität: mit vollständig digitaler Umsetzung • Niedriges Profil: 40 mm (B) × 30 mm (T) × 10 mm (H) • Einfach zu bedienen: Manuelle Bedienung mit Mini-Jumper; Flexibler OEM-Betrieb durch MCU UART2 • Zwei verschiedene Modi zur Bereitstellung der Vorspannung: a. Automatische Vorspannungssteuerung B.Benutzerdefinierte Vorspannung
