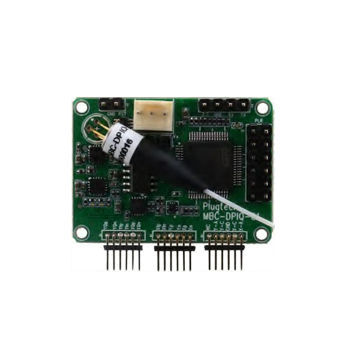

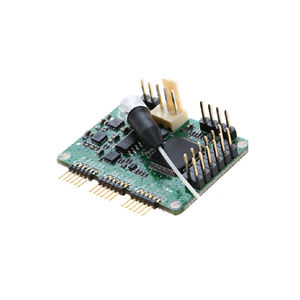

Kontrollkarte DP-IQ

Der Modulator-Bias-Controller von Rofea wurde speziell für Mach-Zehnder-Modulatoren entwickelt, um einen stabilen Betriebszustand in verschiedenen Betriebsumgebungen sicherzustellen.Basierend auf seiner vollständig digitalisierten Signalverarbeitungsmethode kann der Controller eine äußerst stabile Leistung bieten. Der Controller speist ein Dither-Signal mit niedriger Frequenz und geringer Amplitude zusammen mit einer Vorspannung in den Modulator ein.Es liest kontinuierlich den Ausgang des Modulators und ermittelt den Zustand der Vorspannung und den damit verbundenen Fehler.Anschließend wird entsprechend der vorherigen Messung eine neue Vorspannung angelegt.Auf diese Weise wird sichergestellt, dass der Modulator unter der richtigen Vorspannung arbeitet. •Stellt gleichzeitig sechs automatische Vorspannungen für Dual-Polarisations-IQ-Modulatoren bereit •Modulationsformatunabhängig: SSB, QPSK, QAM, OFDM verifiziert. •Plug-and-Play: Keine manuelle Kalibrierung erforderlich. Alles automatisch •I- und Q-Arme: Steuerung der Spitzen- und Nullmodi. Hohes Extinktionsverhältnis: max. 50 dB1 •P-Arm: Steuerung im Q+- und Q--Modus. Genauigkeit: ± 2◦ •Niedriges Profil: 40 mm (B) × 29 mm (T) × 8 mm (H) •Hohe Stabilität: vollständig digitale Umsetzung Einfache Bedienung: •Manueller Betrieb mit Mini-Jumper 2 Flexibler OEM-Betrieb durch UART/IO •Zwei Modi zur Bereitstellung von Vorspannungen: a.Automatische Vorspannungssteuerung b.Benutzerdefinierte Vorspannung
