Modul-Multiplexer H9MO-LMFE

optischvirtuellSDH / MSTP

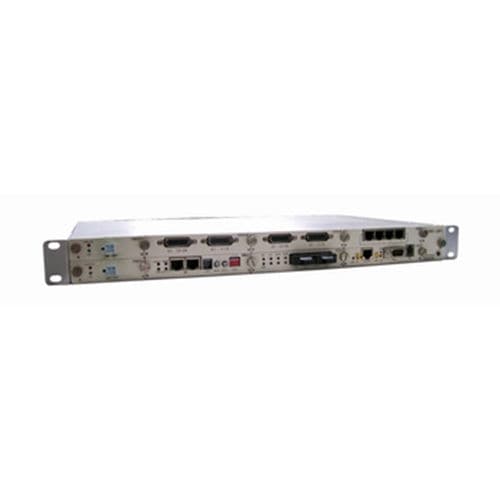

H9MO-LMFE ist eine kostengünstige, kompakte (nur 1U hoch) STM-1/STM-4/STM-16 SDH/MSPP-Plattform der Carrier-Klasse, die für den Einsatz in Metro- und Zugangsnetzen entwickelt wurde, um den effizienten Transport von traditionellem TDM- und aufkommendem Datenverkehr für Service Provider zu erleichtern. H9MO-LMFE ist ein kartenbasiertes kompaktes SDH-Gerät, das hauptsächlich als Gateway-Knoten zwischen dem SDH-Kernnetz und einer Reihe von entfernten CPE-Boxen konzipiert ist. Er kann auch als Multi-Service-SDH-ADM-Knoten in einem typischen Ring- oder Mesh-Netzwerk eingesetzt werden. Das 1U hohe und 19" breite Gehäuse des H9MO-LMFE hat 8 Steckplätze, davon 2 für die DC(1+1)/AC-Stromversorgung, 1 Steckplatz für die Netzwerkmanagementkarte, 1 Steckplatz für STM-1/STM-4/STM-16 Uplink und 4 Steckplätze für Dienste (STM-1, Ethernet, E1, E3/DS3, V.35 usw.). Der H9MO-LMFE unterstützt mehrere SDH-Netzwerkfunktionen wie folgt: -Unterstützung von 1+1 MSP, SNCP-Schutz -Management-Kanal kann DCC/E1/VC12 sein -Unterstützung von bis zu STM-16 -E1 BERT-Test ist eingebettet -Interne Uhr/externe Uhr/Leitungstakt/Taktüberbrückung -Ethernet-Dienst unterstützt GFP-Kapselung, VC12-Virtual-Verkettung und LCAS, PVLAN, 802.1Q VLAN und QinQ -Große Cross-Connect-Matrix-Kapazität, unterstützt bis zu 46*VC-4 der VC-4-Ebene volle Cross-Connection und 24*VC-4 der VC-12- oder VC-3-Ebene volle Cross-Connection -64 Ethernet-Fernverbindungen über 8*E1-Aggregation -252 Ethernet-Fernverbindungen über 1*E1-Aggregation -64 Ethernet über SDH-Aggregation H9MO-LMFE unterstützt die folgenden Dienste auf verschiedenen Ports: -STM-1o/STM-1e/STM-4/STM-16 -GE/FE (optisch und elektrisch) -E1/V.35/E3/DS3 Hardware-Architektur Slot-Beschreibung: H9MO-LMFE besteht aus einer Aggregationskarte und einer Tributary Service Card.
