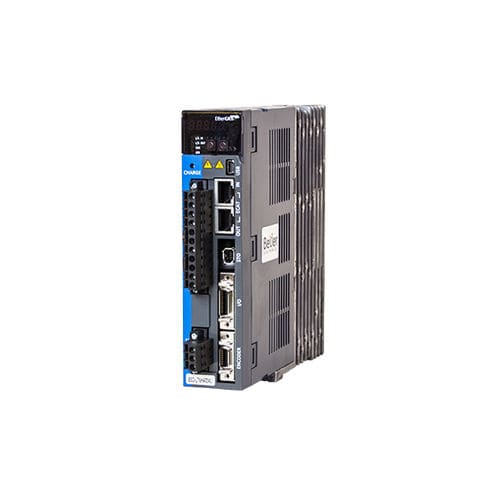

Einphasiger Servoregler BSD-L7NHA001U-2

3-PhasenSynchronanalog

-EtherCAT-Slave-Knoten -Eingangsspannung 1- oder 3-phasig 200-240 VAC -Ausgangsleistung 100 W -Ausgangsstrom 1,4 A -Automatische Motorerkennung und -anpassung -Universeller Geber -STO-Sicherheit Mechanisch IP Klasse - IP20 Größe - 169x38x172,5 mm Gewicht - 1,0 kg Umgebungsbedingungen Umgebung - In Innenräumen in einem Bereich, der frei von korrosiven oder brennbaren Gasen, Flüssigkeiten oder Staub ist. Luftfeuchtigkeit - 90% RH oder weniger (keine Kondensation) Temperaturbereich - Betrieb: 0 bis 50 C°, Lagerung: -20 bis +65 C° Eingangsleistungen Steuerspannung - 200 bis 230VAC Netzspannung - 1- oder 3-phasig 200-230VAC Überlastbarkeit - 300 % für 3 s Netzfrequenz - 50 bis 60 Hz Spannungsschwankungen - -15 bis +10% Ausgangswerte Nennleistung - 100 W Drehgeber Gebertyp - Quadratur (inkrementell) BiSS-B, BiSS-C (absolut, inkrementell) Tamagawa seriell (absolut, inkrementell) EnDat 2.2 sinusförmig, analog Hall Rückspeisung Eingebauter Bremswiderstand - Ja Eingebauter Bremstransistor - Ja Dynamisches Bremsen Dynamische Bremse - Ja Spezifikationen der Steuerung Steuerungsmodi - Profile Position Mode Profile Velocity Mode Profile Torque Mode Cyclic Synchronous Position Mode Cyclic Synchronous Velocity Mode Cyclic Synchronous Torque Mode Homing Mode Frequenzgang - Maximal 1 kHz oder höher (bei Verwendung eines seriellen 19-Bit-Encoders) Drehzahlregelbereich - Maximal 1:5000 Wiederholbarkeit der Drehmomentregelung - Innerhalb ±1% Abstimmungsmodi - Automatische Verstärkungsabstimmung im Netz Resonanzfilter Vibrationsunterdrückung Steueranschlüsse Analoge Eingänge - Eingangsspannungsbereich : -10[V] ~ +10[V] Funktion : Analoge Drehmomentbegrenzung Insgesamt 1 Eingangskanal (nicht belegbar) Analogausgänge - Insgesamt 2 Eingangskanäle (zuweisbar)
