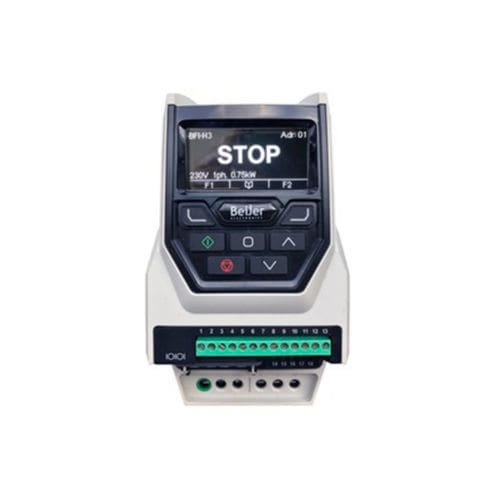

Frequenzumrichter mit Vektorantrieb BFI-H3-22-0043-1F12-MN

InduktionSynchronPermanentmagnet

-Ausgangsleistung 0,75 kW -Ausgang 3x230 VAC, 4,3 A -Eingangsspannung 1x200-240 VAC -SCHUTZART IP20 Mechanisch IP-Klasse - IP20 Physikalische Größe - Größe 2 Abmessungen (H x B x T) - 221 mm x 110 mm x 185 mm Gewicht - 1,8 kg Typische Verlustleistung bei Nennleistung - 2 % der Nennleistung Hauptschalter - Nein Eingebauter Hauptschalter, Steuerschalter und Potentiometer - Nein Konformitätsbeschichtete Leiterplatten - Ja, IEC 60721-3-3, 3S2/3C2 Ausgangswerte Ausgangsspannung - 3 x 230 VAC Motornennstrom - 4,3 A Überlastbarkeit - 110% für 60 Sekunden, 165% für 4 Sekunden Motorleistung - 0,75 kW Ausgangsfrequenz - 0 - 250Hz, 0,1Hz Auflösung Unterstützte Motortypen - 3-Phasen-AC-Induktion (IM), AC-Permanentmagnet (PM), bürstenloser DC (BLDC), Synchron-Reluktanz (SynRM) Eingebauter Bremstransistor - Nein Rückspeisefähigkeit - Kein Bremstransistor Eingangsleistungen Versorgungsspannung - 200 - 240VAC ± 10% Spannungsschwankungen - +/- 10% Phasenunsymmetrie - maximal 3% zulässig Verdrängungsfaktor - > 0,98 Netzfrequenz - 48 - 62Hz Leistungszyklen - maximal 120 pro Stunde, gleichmäßig verteilt Gesamtverzerrung des Oberschwingungsstroms - EN61000-3-12 Spezifikation der Steuerung Regelungsmodi - Variables Drehmoment V/F, Energieoptimiertes variables Drehmoment V/F, Konstantes Drehmoment U/F, Sensorlose Vektor-Drehzahlregelung, Steuerung von Synchron-Reluktanzmotoren, Steuerung von bürstenlosen Gleichstrommotoren, Open-Loop-PM-Vektorregelung Strom-/Drehmomentbegrenzung - Drehmoment- und Strombegrenzung PWM-Frequenz - 4-32 kHz effektiv Anhaltemodus - Rampe zum Anhalten: Benutzerdefiniert 0,1 - 6000 Sekunden. Schnellstopp. Auslaufen bis zum Stopp Bremsen - Motor-Flussbremse
