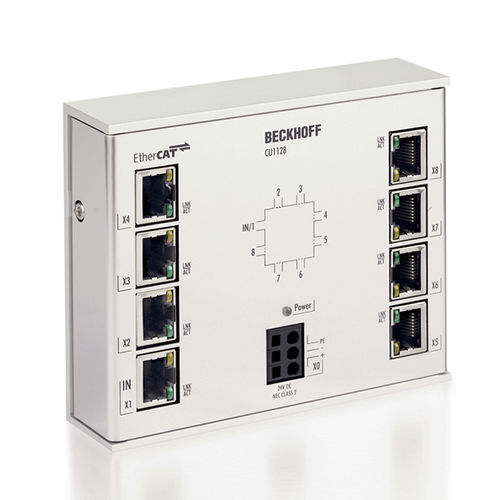

Ethernet-Port-Multiplier CU1128

Linie, Baum oder Stern: EtherCAT unterstützt nahezu beliebige Topologien. Wenn bei der Sterntopologie mehrere Abzweige an einer Stelle erforderlich sind, kann statt mehrerer EK1122 der 8-fach-EtherCAT-Abzweig CU1128 eingesetzt werden. Port 1 ist der Eingangsport für das Netzwerk, an den Ports 2 bis 8 können dann weitere EK1100 oder EtherCAT-Box-Module angeschlossen werden. Der Anschluss der EtherCAT-Abzweige erfolgt über RJ45-Buchsen, an denen Link- und Activity-Status direkt angezeigt werden. In Verbindung mit TwinCAT oder anderen geeigneten EtherCAT-Mastern unterstützt der CU1128 auch das An- und Abkoppeln von EtherCAT-Strängen im laufenden Betrieb (Hot Connect). Das Gerät ist nicht als Standard-Ethernet-Switch verwendbar.
