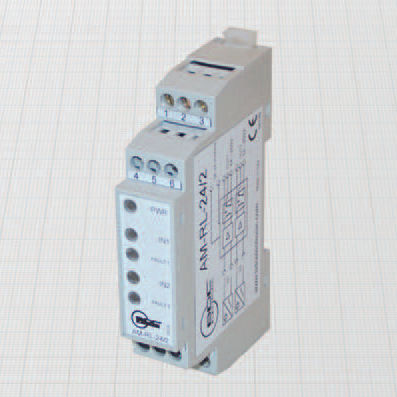

Signalverstärker AM-RL series

LeistungStromSpannung

RELAISAUSGANG - 1 oder 2 Kanäle - Allgemeine Eigenschaften: Diese Geräte ermöglichen die Verstärkung der Signale von NAMUR-Sensoren oder -Kontakten. Die Relaisausgänge haben Wechselkontakte N.O. + N.C., die voneinander elektrisch isoliert sind, von der Spannungsversorgung und von allen Eingängen isoliert. Bei Verwendung für NAMUR-Sensoren ist die Fehleranzeige durch eine rote LED auf der Frontplatte für Unterbrechungen oder Kurzschlüsse auf den Eingangsleitungen sichtbar oder Kurzschlüsse auf den Eingangsleitungen. Die Konfigurations-Dip-Schalter sind durch Abnehmen der Frontplatte leicht zugänglich. Geeignet für die Montage auf DIN-Schienen. Technische Daten: - Versorgungsspannung: siehe Bestellangaben - Frequenz der Spannungsversorgung: DC oder 50 - 60 Hz - Leistungsaufnahme max: siehe Bestellangaben - Gemäß EN60947-5-6 - Elektromagnetische Verträglichkeit (EMV) nach EN61000-6-2/-4 EINGANGSPARAMETER - Schaltpunkt auf EIN: ≥ 1,75 mA - Hysterese des Schaltpunktes: 0,2 mA - Fehlererkennungsschwellen: Leerlauferkennung bei I 7,45 mA (Ri < 100 Ohm) AUSGÄNGE - Funktion der Ausgänge: NO + NC (SPDT) - Maximale Kontaktspannung: 250 V - Nennstrom: 5 A - Typische Aktivierungs-/Freigabezeit: 5/2 msec - Prellen auf N.O./N.C. Kontakte typisch: 1/5 msec - Isolierung von der Stromversorgung und von den Eingängen: 2500 V
