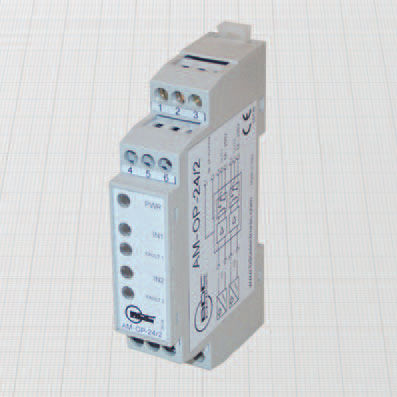

Signalverstärker AM-OP series

LeistungStromSpannung

OPTOGEKOPPELTE STATISCHE AUSGÄNGE - 1 oder 2 Kanäle - Allgemeine Eigenschaften: Diese Geräte ermöglichen die Verstärkung der Signale von NAMUR-Sensoren oder -Kontakten. Jeder Ausgang ist elektrisch voneinander, von der Spannungsversorgung und von allen Eingängen isoliert. Es es ist möglich, sie als N.O. oder N.C. zu konfigurieren und sie als PNP oder NPN zu verwenden. Sie sind gegen Überspannungen auf den Leitungen, Überlast und Kurzschluss geschützt. Bei Verwendung für NAMUR-Sensoren ist die Anzeige von Fehlern mit einer roten LED auf der Frontplatte für Unterbrechungen oder Kurzschlüsse auf den Eingangsleitungen sichtbar. Die Konfigurations-Dip-Schalter sind durch Abnehmen der Frontplatte leicht zugänglich. Geeignet für die Montage auf DIN-Schienen. Technische Daten: - Versorgungsspannung: siehe Bestellangaben - Frequenz der Spannungsversorgung: DC oder 50 - 60 Hz - Leistungsaufnahme max: siehe Bestellangaben - Gemäß EN60947-5-6 - Elektromagnetische Verträglichkeit (EMV) nach EN61000-6-2/-4 EINGANGSPARAMETER - Schaltpunkt auf ON: 1,55 ÷ 1,75 mA - Hysterese des Schaltpunkts: 0,2 mA - Schwellenwerte für die Fehlererkennung: Erkennung eines offenen Stromkreises bei I 7,45 mA (Ri < 100Ω) AUSGÄNGE - Funktion der Ausgänge: N.O. oder N.C. wie bei DIP-SW-Einstellungen - Polarität: NPN/PNP - Schaltfrequenz max: 900 Hz - Eingangs-/Ausgangsverzögerung max: 700 µs - Ausgangsstrom max: 300 mA - Max. anwendbare Spannung durch die Last: 65 V - Maximaler Spannungsabfall im EIN-Zustand: 1,7 V - Isolierung von der Stromversorgung und von den Eingängen: 2500 V
