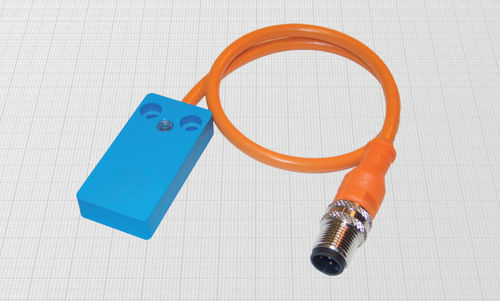

2-Achs-Neigungsmesser ISX series

Anwendungsbereiche

2 ACHSEN EINSCHLIESSENDE SENSOREN mit analogem Spannungsausgang - Selbstlernend für die Nullposition - Unempfindlich gegen Schock und Vibrationen - Hohe thermische Stabilität - Geringe Leistung Allgemeine Merkmale: Diese Sensoren liefern zwei Ausgangsspannungssignale, die proportional zur Neigung der X und Y-Achse im Verhältnis zur Erdachse. Eine Neigung von 0° ergibt an den Ausgängen 50% des maximalen Skalenendwerts in Bezug auf in Bezug auf den Minuspol der Spannungsversorgung. Der Sensor ist unempfindlich gegen Stöße und Vibrationen und die absolute Nullposition ist werkseitig auf Bodenhöhe kalibriert. Für einen zuverlässigen Anschluss wird empfohlen, M12x1-Steckverbinder zu verwenden, wobei die abschirmung des Kabels mit der Mutter verbunden ist (siehe Abschnitt H des Katalogs). Anwendungen: - Neigungskontrolle bei Hebesystemen - Überwachung der Fahrzeugneigung - Rückkopplungssensor bei selbstnivellierenden Systemen Technische Daten: - Versorgungsstrom ohne Last: ≤10 mA - Maximaler Nullstellungsfehler: ± 50 mV - Maximale thermische Abweichung: 4,5 m V/°C - Max. Ausgangsstrom (Quelle): 20 mA - Ansprechzeit: 0,1 sec - Linearität: < 1% Skalenendwert - Empfindlichkeit der Querachse: < ± 2% - Maximaler Überlebensschock: 1000 g - LED-Anzeigen: Grün = Versorgungsspannung Gelb = Null-Lehre - Schock- und Vibrationsfestigkeit nach EN60068-2-27 EN60068-2-6 - Elektromagnetische Verträglichkeit (EMV) gemäß EN61000-6-2/-4 Werkstoffe: - Kabel: PVC CEI 20 - 22 II; 90° C - Gehäuse: Kunststoff - Verriegelungsmutter: Messing vernickelt
